申弘固定比例式减压阀YB43X

YB43X固定比例式减压阀产品说明
YB13X固定比例式减压阀，是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统，既能减动压又能减静压，减压比例精确。该阀结构简单，选材优质，价格低廉，性能可靠。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀参考比例有：2：1、3：1、4：1、3：2、5：2等，如客户有特殊要求，可在订单中说明。减压阀的工作原理
减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30％。

“Y”形密封圈内设有活塞形阀瓣4。由于采用了“Y”形密封圈，故有效地减小了摩擦力，提高了密封圈的耐磨性，从而导致阀瓣开启灵敏，密封圈使用寿命长。比例式减压阀(YB43X)是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差，改变阀后的压力达到减压目的。
比例式减压阀(YB43X)结构   、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”，并且有减少乃至“水锤”现象对管件与供水器具的破坏，不   的振动，节约水源保护管网的作用。
比例式减压阀(YB43X)特点：
● 运用液压原理控制调节，结构简单
● 减压比例准确， 大流量通行
● 既减动压， 也减静压
● 运行平稳无噪音、无震动、消减水锤、保护管网
● 适用于任意角度安装
● 重量轻、体积小、安装维修方便

一种比例式减压阀，主要是由阀体、密封圈、活塞形阀瓣和阀座组成，其特征在于阀体内套有的为“Y”形密封圈。摘要本实用新型公开了一种比例式减压阀。它主要是由阀体、密封圈、活塞形阀瓣和阀座组成，其特点在于阀体内套有的为“Y”形密封圈。本实用新型结构合理，构思巧妙，由于采用了“Y”形密封圈，故在工作过程中，有效地减小了摩擦力，从而导致阀瓣开启灵敏，密封圈耐磨损，使用寿命长，具推广价值。
减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀，其构造原理如图14．2－2所示。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。   应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。 减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定的自动阀门。
减压阀的基本性能
1、减压阀调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
2、 减压阀压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
3、减压阀流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YB43X固定比例式减压阀外形尺寸：

外形尺寸：

外形尺寸：

主要由阀体、进口法兰、活塞、大缸套、小缸套、出口法兰及O型圈、密封垫等零件组成。比例式减压阀是利用阀内浮动活塞两端不同的截面积构成了阀前与阀后的压力差，改变阀后的压力达到减压目的。比例式减压阀结构独特、性能优越、流量大、开关平稳、无噪声、减压比例稳定、即“减动压”又“减静压”，并且有减少乃至消除“水锤”现象对管件与供水器具的破坏，消除不必要的振动，节约水源保护管网的作用。

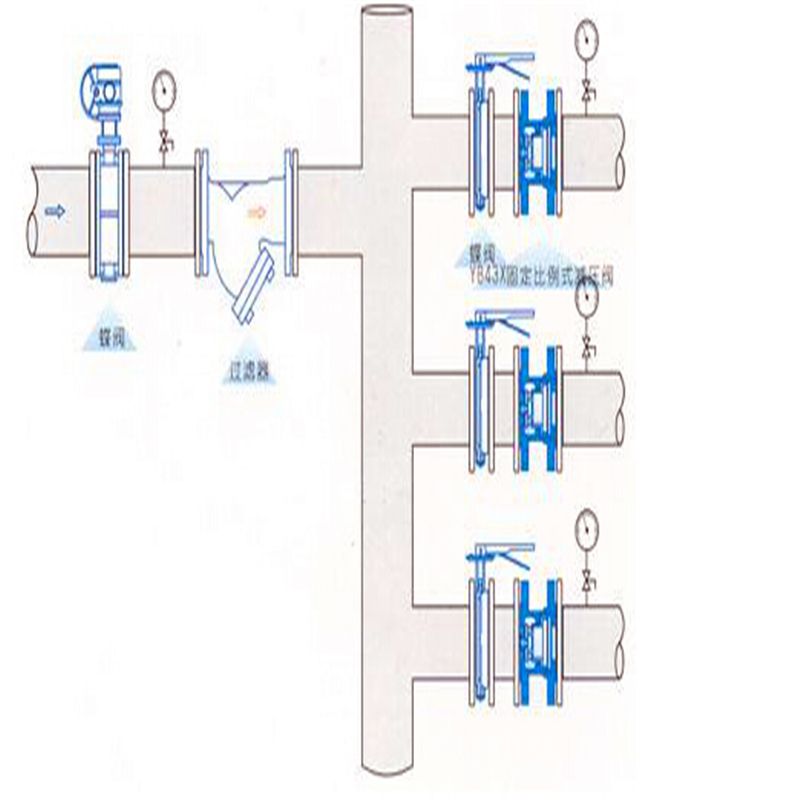

安装要求
       （1）减压阀可垂直或水平安装，安装中应注意减压阀进水方向，不可颠倒。
       （2）减压阀前应设计和安装过滤器，以便保护减压阀，延长寿命。安装减压阀之前对管路系统进行冲洗清理，以防止焊渣、氧化皮等赃物流入阀门，影响阀门正常工作。
       （3）减压阀前映射截止阀，一般安装在过滤器前，便于维修时切断水源。为保证产品的正常维护和不间断供水，应采用并联安装方式此时减压阀前后应设置截止阀。
       （4）减压阀前后如何设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。
       （5）减压阀出水端可设置软接头便于安装维护。
       （6）减压阀内部为精密组件，运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料，运输、存放及安装时均应远离炽热环境(如电气焊等)，防止橡胶过早老化。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
