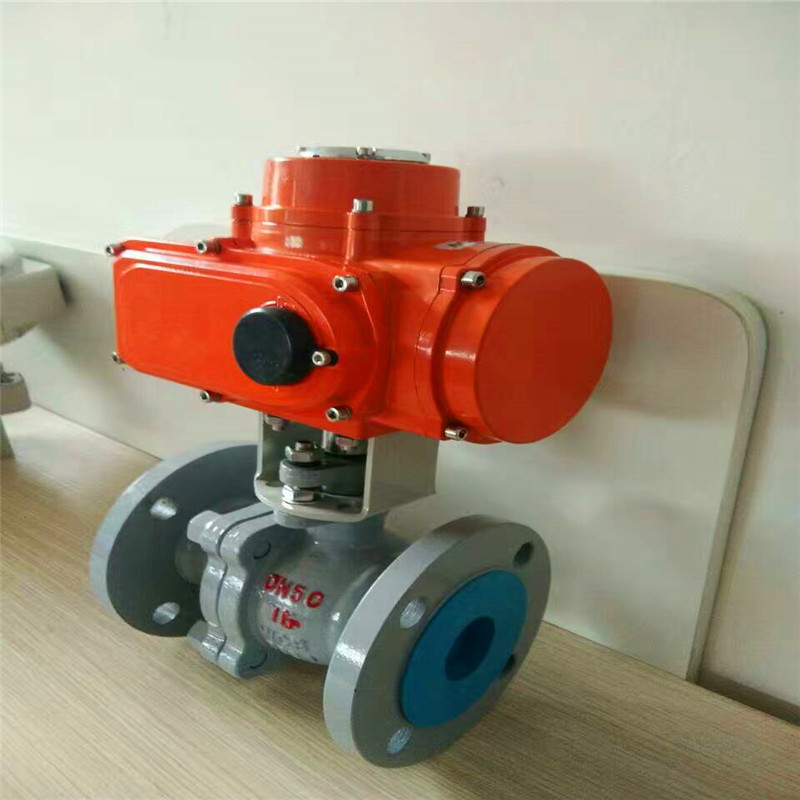

- Q941F电动浮动球阀SH
详细信息
品牌：SH 型号：Q941F 结构形式：浮动球直通式 材质：碳钢 连接形式：法兰 公称通径：15-800 mm 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 压力环境：常压 工作温度：常温 驱动方式：电子 流动方向：单向 标准：国标 零部件及配件：配件 用途：截止 类型：二通式 作用对象：锅炉 Q941F电动浮动式球阀产品说明
Q941F 型 PN16~PN63 浮动软密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用软密封、阀座密封面材料为氟塑料，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃，阀体材料为碳素钢或不锈钢。Q941F 型 PN16~PN63 浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。Q941F电动浮动球阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长，球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。 上海申弘阀门公司生产的电动浮动球阀只需通过角行程电动执行器带动阀门旋转90°即可全关全开，与相同规格的闸阀和截止阀比较。
旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配合NT系列执行机构，产品通常用于密封要求严格的长和，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电钻、制冷等工作领域、1．流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当的小、
2．止推轴承见笑阀杆摩擦力矩，可是阀杆长期操作平衡灵活。
3．阀座密封性能好，采用聚四氟乙烯等材料支撑的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增大而增大。
4．阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大、
5．由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的试用寿命长、
6．下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动浮动球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。其特点如下：适用于两位切断、调节的场合。电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动软密封球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动浮动球阀具有连线简单、结构紧凑、动作稳定可靠等优点。
Q941F电动浮动式球阀产品性能参数
Q941F 型 PN16~PN63 法兰连接浮动软密封电动球阀主要性能参数 型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质 Q941F-16C 16 1.6 -28~300 水、蒸汽、油品等 Q941F-25 25 2.5 Q941F-40 40 4.0 Q941F-63 63 6.3 Q941F-16P 16 1.6 硝酸等腐蚀性介质 Q941F-25P 25 2.5 Q941F-40P 40 4.0 Q941F-63P 63 6.3 Q941F-16R 16 1.6 Q941F-25R 25 2.5 Q941F-40R 40 4.0 Q941F-63R 63 6.3 产品零部件材料
Q941F 型 PN16~PN63 法兰连接浮动软密封电动球阀零部件材料 型号 材料 阀体 球体、阀杆 密封圈 填料、垫圈 Q941F-16C WCB 2Cr13 聚四氟乙烯 V形聚四氟乙烯、
柔性石墨环、
聚四氟乙烯片、
柔性石墨缠绕垫Q941F-25 Q941F-40 Q941F-63 Q941F-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti Q941F-25P Q941F-40P Q941F-63P Q941F-16R CF8 (304) 0Cr18Ni9 (304) Q941F-25R Q941F-40R Q941F-63R

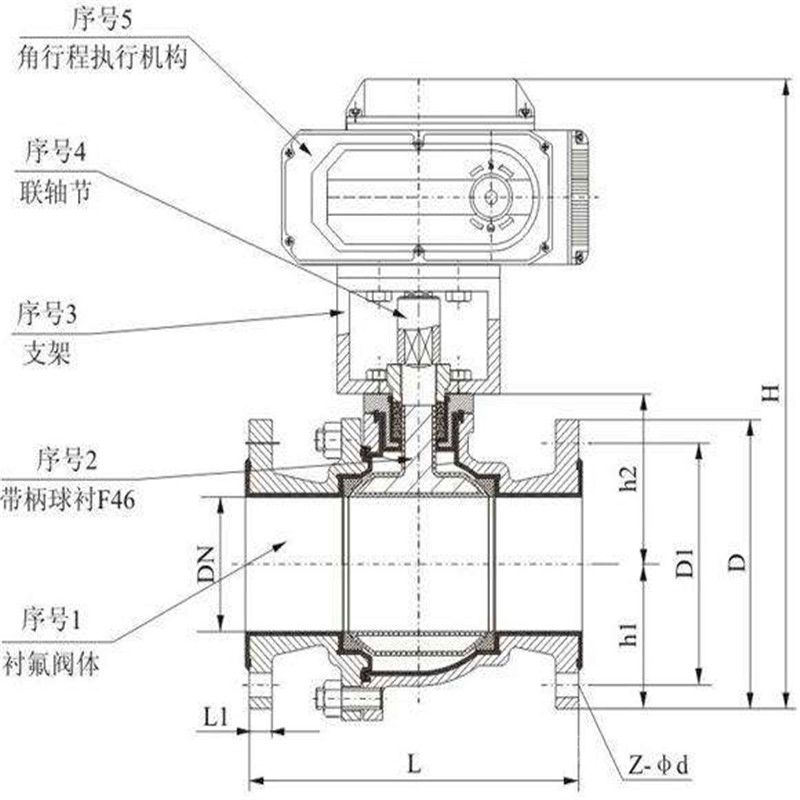

Q941F电动浮动式球阀外形及结构尺寸Q941F (PN16) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm) DN L D D1 D2 b z×ød 15 130 95 65 45 14 4×ø14 20 140 105 75 55 14 4×ø14 25 150 115 85 65 14 4×ø14 32 165 135 100 78 16 4×ø18 40 180 145 110 85 16 4×ø18 50 200 160 125 100 16 4×ø18 65 220 180 145 120 18 4×ø18 80 250 195 160 135 20 8×ø18 100 280 215 180 155 20 8×ø18 125 320 245 210 185 22 8×ø18 150 360 280 240 210 24 8×ø23 200 400 335 295 265 26 12×ø23 Q941F (PN25) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm) DN L D D1 D2 b z×ød 15 130 95 65 45 16 4×ø14 20 140 105 75 55 16 4×ø14 25 150 115 85 65 16 4×ø14 32 165 135 100 78 18 4×ø18 40 180 145 110 85 18 4×ø18 50 200 160 125 100 20 4×ø18 65 220 180 145 120 22 8×ø18 80 250 195 160 135 22 8×ø18 100 280 230 190 160 24 8×ø23 125 320 270 220 188 28 8×ø25 150 360 300 250 218 30 8×ø25 200 400 360 310 278 34 12×ø25 Q941F (PN40) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød 15 130 95 65 45 16 4×ø14 20 140 105 75 55 16 4×ø14 25 150 115 85 65 16 4×ø14 32 180 135 100 78 18 4×ø18 40 200 145 110 85 18 4×ø18 50 220 160 125 100 20 4×ø18 65 250 180 145 120 22 8×ø18 80 280 195 160 135 22 8×ø18 100 320 230 190 160 24 8×ø23 125 400 270 220 188 28 8×ø25 150 400 300 250 218 30 8×ø25 200 502 375 320 282 38 12×ø30 Q941F (PN63) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm) DN L D D1 D2 b z×ød 15 140 105 75 55 18 4×ø14 20 152 125 90 68 20 4×ø18 25 180 135 100 78 22 4×ø18 32 200 150 110 82 24 4×ø23 40 220 165 125 95 24 4×ø23 50 250 175 135 105 26 4×ø23 65 280 200 160 130 28 8×ø23 80 320 210 170 140 30 8×ø23 100 360 250 200 168 32 8×ø25 125 381 295 240 202 36 8×ø34 150 403 340 280 240 38 12×ø34 电动浮动球阀主要设计标准
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 法兰尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 检验与试验 JB/T 9092、API 598、GB/T13927 主要技术参数
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359 公称压力(MPa) PN1.6、2.5、4.0、6.4MPa 泄漏量 软密封：零泄漏 阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体) 阀芯形式 “O”型球形阀芯 密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 连接形式 法兰、焊接、螺纹 流量特性 近似快开特性 可调范围 DN15-65 DN80-300 250:1 350:1 基本误差 ±1% 死区 ≤1% 回差 ≤1% 适用温度 密封面 PTFE≤180℃、PPL≤280℃ 配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
执行器技术参数电源电压 AC220/380V，50/60Hz 输出力矩 50N·M～10000N·M 动作范围 0～90° 0～360° 动作时间 15秒/30秒/60秒 保护装置 过热保护 环境温度 -30°～60° 手动操作 同附带手柄操作 限位 电气、机械二重限位 防护等级 相当于IP-65 防爆等级 ExdII BT4；特殊要求可定制ExdII BT6 位置测量 可选装开关或电位计 驱动电机 8W/E 进线接口 PE1/2〞进线线锁 主要性能规范
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 1.6 2.5 4.0 6.4 试验压力 强度试验 15.0 24.0 37.5 48.0 密封试验 11.0 17.6 27.5 35.2 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。电动浮动式球阀产品简介：法兰浮动式球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
请按以下指示进行安装Q941F电动浮动式球阀：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

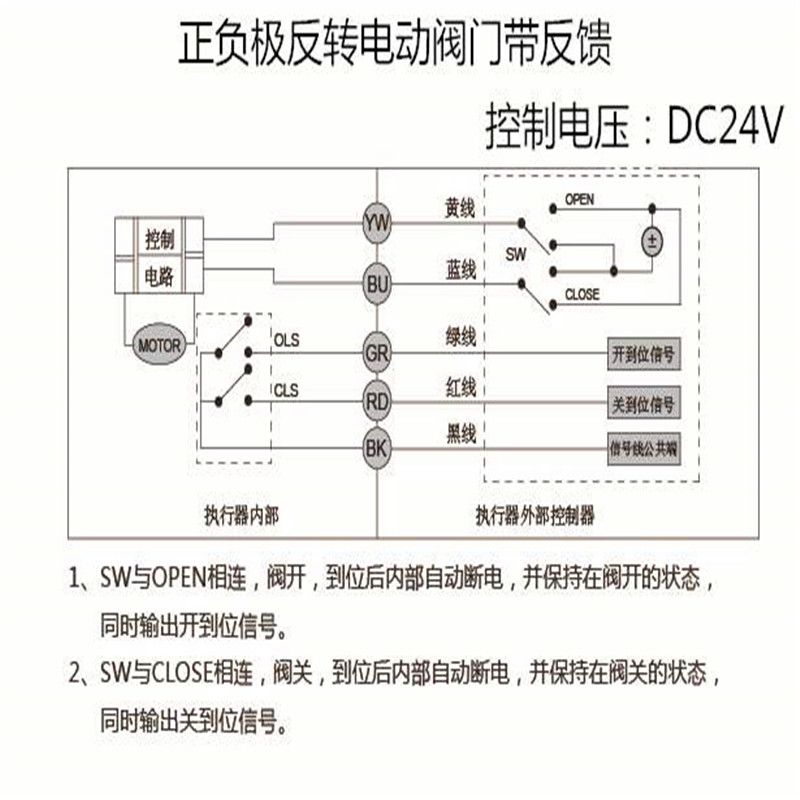

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
本实用新型提供了一种电动浮动球阀,属于暖通空调温控技术领域.它解决了现有电动调节阀存在可靠性差,易损坏,控制精度差,运行噪音大,维修更换成本高等问题.本电动浮动球阀,包括阀体,阀杆,阀芯和驱动机构,阀芯位于阀体内,驱动机构位于阀体外,上述的阀杆穿过阀体且阀杆的内端与阀芯相联接,驱动机构与阀杆的外端相连接且驱动机构能带动上述的阀杆转动,所述的阀杆外侧套接有呈圆筒状的采用金属材料制成的散热件,所述的散热件与上述的阀体相固连.本电动浮动球阀中的散热件可显著扩大散热量,有效保障驱动机构平稳可靠运行,从而提高了电动浮动球阀的使用稳定性.订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
-
-
