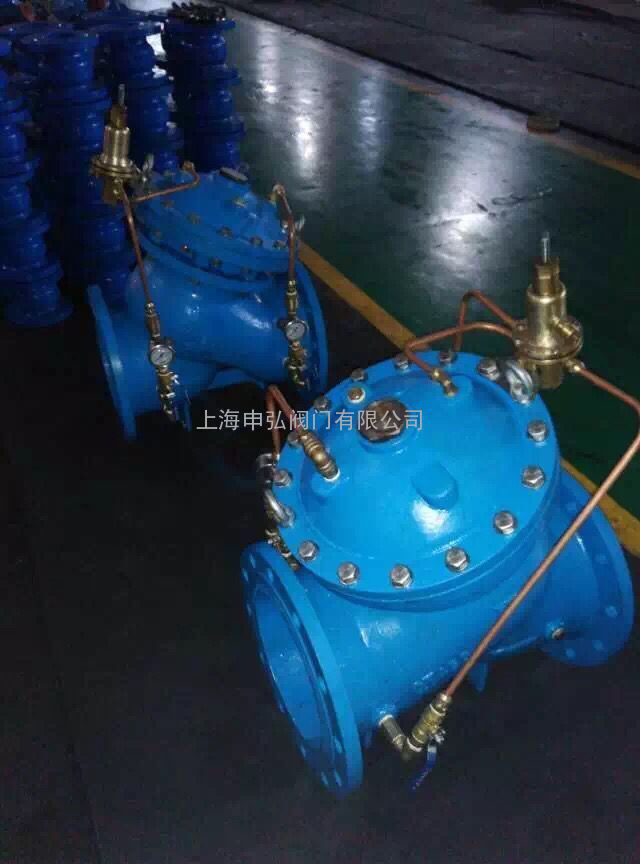

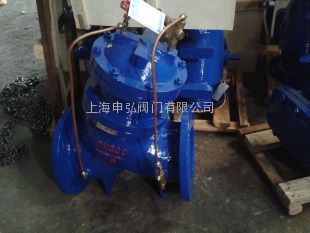

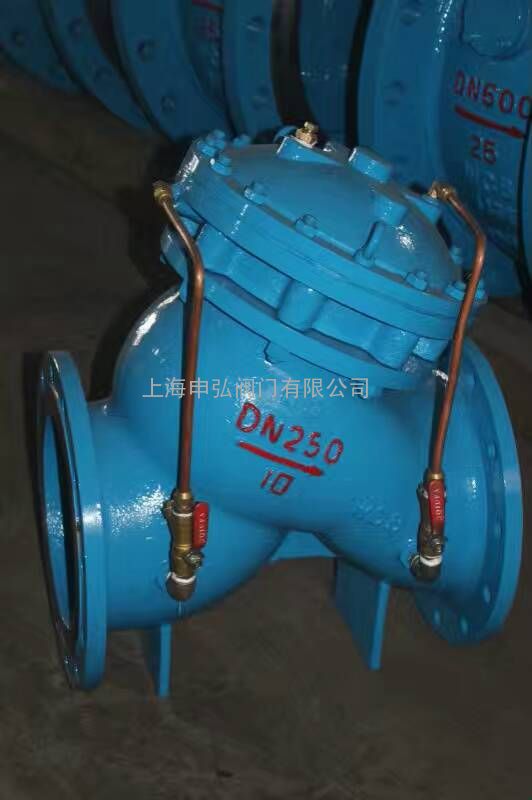

YX741X隔膜式减压阀 产品说明
本实用新型所提供的隔膜式减压阀其工作原理如下在阀体内,以弹性隔膜为界分作上下两腔,其中下腔为工作腔(即液体介质将由此流过),上腔即为液压控制器。本阀体非工作情况下呈关闭状态,当高压介质进入入口时,杠杆的左端(重臂端)被向下推起,尔后介质进入阀工作腔,低压介质由出口流出,此时可根据出口处的压力表上显示出的数值,通过旋转液压控制器的调压弹簧盖将出口压力调定,当工作腔内的压力上升时,随着弹性隔膜向上鼓起,推拉杆向上拉起调压杠杆右端(力臂端),使人口流量变小,当出口压力达到调定值时,进口被完全闭合,此后,随着工作腔内的压力下降,推拉杆在调压弹簧的作用下,推动调压杠杆右端向下移动,重新将入口逐渐打开。从而保证了出口压力始终被控制住调定范围之内和流量的稳定。加热电炉由电炉盘和电阻丝构成,其作用是通过给液体介质加温,来降低其粘度系数,改善其流动性以便达到提高流量稳定性的目的。

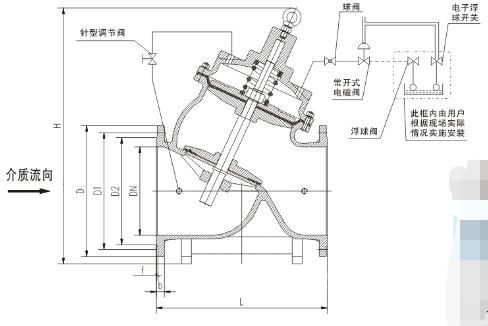

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。
YX741X可调隔膜式减压阀工作特点
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
本隔膜式减压阀具有调节比大、耐高温、高压,可以对所流过的高粘度液体介质进行灵敏、稳定地过压自动控制,以及结构简单,体积小,易加工的优点。可供以重油为燃料的燃烧系统中的低压喷嘴配套使用,及用于原油裂解加工系统和其它高粘度系数液体介质输送管路系统中。
YX741X隔膜式减压阀主要技术参数
公称压(Mpa)
壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃) 1.0
1.5
1.1
0.09-0.8
水
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0
五、YX741X隔膜式减压阀主要零件材料
零件名称
零件材料 阀体 阀盖
WCB
阀座 阀盘
铜合金/2Cr13
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
缸套 活塞(活塞型)
2Cr13
膜片(膜片型)
夹织物丁腈橡胶
调节阀 球阀
铜合金
过滤器
不锈钢

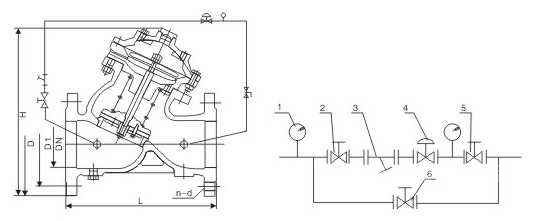

六、YX741X隔膜式减压阀连接尺寸DN
L H D mm D1 mm b< mm D2 mm n-Φd mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 40
240
270
150
150
150
110
110
110
18
18
18
88
88
84
4-17.5
4-17.5
4-18
50
240
270
165
165
165
125
125
125
20
20
20
102
102
99
4-17.5
4-17.5
4-18
65
270
340
185
185
185
145
145
145
20
20
22
122
122
118
4-17.5
4-17.5
8-18
80
300
400
200
200
200
160
160
160
22
22
24
133
133
132
8-17.5
8-17.5
8-18
100
350
440
220
220
235
180
180
190
24
24
24
158
158
156
8-17.5
8-17.5
8-22
125
400
460
250
250
270
210
210
220
26
26
26
184
184
184
8-17.5
8-17.5
8-26
150
480
500
285
285
300
240
240
250
26
26
28
212
212
211
8-22
8-22
8-26
200
500
640
340
340
360
295
295
310
28
30
30
268
268
274
8-22
12-22
12-26
250
605
690
395
405
425
350
355
370
28
32
32
320
320
330
12-22
12-26
12-30
300
700
820
445
460
485
400
410
430
28
32
34
370
370
389
12-22
12-26
16-30
350
800
950
505
520
555
460
470
490
30
36
38
430
430
448
16-22
16-26
16-33
400
900
1400
565
580
620
515
525
550
32
38
40
482
482
503
16-26
16-30
16-36
450
1000
1580
615
640
670
565
585
600
32
40
42
532
550
548
20-26
20-30
20-36
500
1100
1600
670
715
730
620
650
660
34
42
44
585
585
609
20-26
20-33
20-36
600
1300
1815
780
840
845
725
770
770
36
48
46
685
685
720
20-30
20-36
20-39
700
1400
2040
895
910
960
840
840
875
40
54
50
800
800
820
24-30
24-36
24-42
800
1500
2350
1015
1025
1085
950
950
990
44
58
54
905
905
925
24-33
24-39
24-48
900
1700
2606
1115
1125
1185
1050
1050
1090
46
62
58
1005
1005
1028
28-33
28-39
28-48
1000
1900
2765
1230
1255
1320
1160
1170
1210
50
66
62
1110
1110
1140
28-36
28-42
28-56
1200
2050
2950
1455
1485
1530
1380
1390
1420
56
52
70
1330
1328
1350
32-39
32-48
32-55
1400
2200
3180
1675
1685
1755
1590
1590
1640
62
58
76
1530
1530
1560
36-42
36-48
36-60
1600
2400
3400
1915
1930
1955
1820
1820
1860
68
64
84
1750
1750
1780
40-48
40-55
40-60

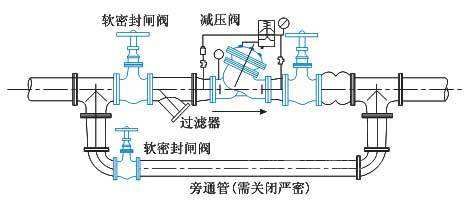

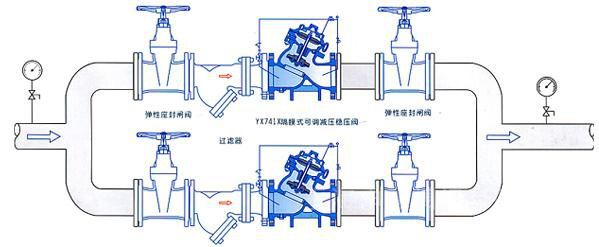

是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环通畅无阻,使阀门能安全可靠地运行。系统动作敏捷、使用寿命长。 本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。
当进口液流压力变化时,将引起弹性隔膜产生变形,弹性隔膜形变通过液压控制器牵动推拉杆作上下运动,从而带动调压杠杆以“负反馈”的形式控制进口的流量,使得减压阀出口处的压力和流量保持稳定。考虑到液体介质的粘度随温度而变化,温度过低、粘度过大将直接影响到液体的流动,本实用新型所提供的隔膜式减压阀还在工作腔底下方即阀体底部另安置一个加热电炉。因而,当高粘度液体介质流过时,通过调节加热电炉的温度,可以得到压强稳定的减压液流。
