申弘钛合金电动球阀TA2

TA2钛合金电动球阀产品说明

广泛应用于石油、化工、发电、造纸、以及人们日常生活中。密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各个行业得到广泛的应用。只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀的主要特点是本身结构紧凑，易于操作和维修，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

法兰球阀产品为何被广泛应用？法兰球阀广泛适用于石油、化工、城市给排水等要求严格切断的工况。为了让法兰球阀产品用起来放心，选择正规的厂家购买产品是非常有必要的，并且为了安全起见，在操作的似乎一定要按照说明书的指导进行！如今的产品适应于很多行业，它本身具有很多优势，如下是对产品的相关信息的介绍：

执行标准如下：
1、球阀设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、不锈钢法兰球阀尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、铸钢球阀的结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、铸钢不锈钢法兰球阀的检验主试验：JB/T 9092、API 598。

法兰球阀具有的亮点新型特点介绍：

1、适应恶劣工作环境
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

2、适用要求严格切断工况
轨道球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。

法兰球阀产品之所以被广泛使用，是因为它具有很多优点。而且随着社会的不断进步，产品在各方面得到质的飞跃。

电动钛合金球阀Q941Ti的应用：
    钛阀门在大气、淡水、海水、高温水蒸气中几乎不腐蚀。
    钛阀门在碱性介质中非常耐腐蚀。
    钛阀门抗氯离子能力非常强，具有优良的抗氯离子耐蚀能力。
    钛阀门在王水、次氯酸钠、氯水、湿氧气等介质中有很好的耐腐蚀性。
    钛阀门在有机酸中的耐蚀性视酸的还原性或氧化性大小而定。
    钛阀门在还原性酸中的耐蚀性，视介质是否有缓蚀剂而定。
    钛阀门重量轻（比重4.507）机械强度高，广泛应用于、海洋船舶、军工领域。

钛球阀不是所有的地方都会用钛材料制造，需要用到钛材质的部位主要有：
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3    阀瓣：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
钛的密度为4.506-4.516克/立方厘米（20℃），高于铝而低于铁、铜、镍。但比强度位列金属之首所以强度大，重量轻。
常温下钛与氧气化合生成一层极薄致密的氧化膜，这层氧化膜常温下不与绝大多数强酸、强碱反应，包括酸中之王——王水。它只与氢氟酸、热的浓盐酸、浓硫酸发生反应，因此体现了钛抗腐蚀性。 熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力130大气压。钛的导热性和导电性能较差，近似或略低于不锈钢，而且钛拥有超导性。
钛球阀适用于所有耐腐蚀氧化介质环境。一般此种工况环境多为化工，石油，燃气，造纸等化工行业
1、流阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。钛球阀阀座（密封圈）一般采用PTFE聚四氟乙烯等弹性材料制造，易于保证密封，而且钛球阀的密封力随着介质压力的增加而增大。
5、纯钛球阀可实现自动化控制和远距离控制，可配置电动装置、气动装置、液动装置。
6、纯钛球阀通道平整光滑，不易沉积介质，可以进行清管通球。

电动钛合金球阀Q941Ti技术规范：
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598

电动钛合金球阀Q941Ti主体材料：
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......

纯钛球阀压力等级：
PN1.6-10.0Mpa Class150-600Lb

纯钛球阀公称通径：
DN15-DN250 1/2"-10"

纯钛球阀驱动方式：
手柄、蜗轮蜗杆、气动、液动、电动

电动钛合金球阀Q941Ti相对应的纯钛球阀型号：
Q341F-10Ti、Q341F-16Ti、Q341F-25Ti、Q341F-40Ti、Q341F-64Ti、Q341F-100Ti、Q341F-10A、Q341F-16A、Q341F-25A、Q341F-40A、Q341F-64A、Q341F-100A、Q41F-10Ti、Q41F-16Ti、Q41F-25Ti、Q41F-40Ti、Q41F-64Ti、Q41F-100Ti、Q41F-150Lb(Ti)、Q41F-300Lb(Ti)、WSV、Q41F-10A、Q41F-600Lb(Ti)、Q41F-16A、Q41F-25A、Q41F-40A、Q41F-64A、Q41F-100A、Q41F-150Lb(A)、Q41F-300Lb(A)、Q41F-600Lb(A)、Q341F-16Ti、Q341F-25Ti、Q341F-40Ti、Q341F-64Ti、Q341F-100Ti、Q341F-150Lb(Ti)、Q341F-300Lb(Ti)、Q341F-600Lb(Ti)、Q341F-16A、Q341F-25A、Q341F-40A、Q341F-64A、Q341F-100A、Q341F-150Lb(A)、Q341F-300Lb(A)、Q341F-600Lb(A)
钛及钛合金材料牌号：
ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4
TA1、TA2、TA3、TA9、TA10、TC4
Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12
Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12
Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12

产品零部件材料：

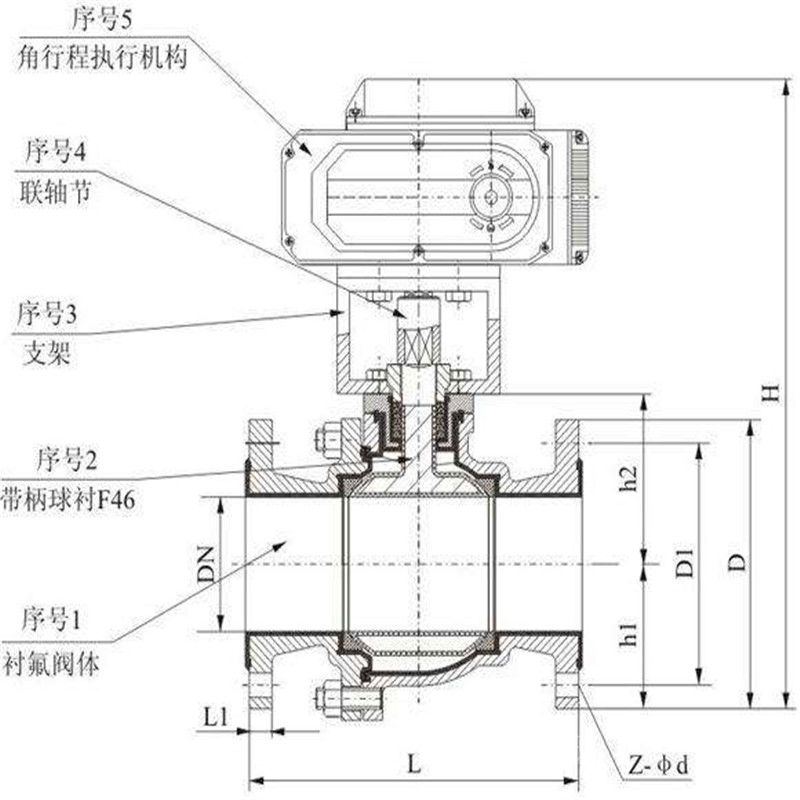

外形及连接尺寸：

【电动钛合金球阀Q941Ti】

【Q41F-25P/R电动钛合金球阀Q941Ti】

【Q41F-40P/R不电动钛合金球阀Q941Ti】

【Q41F-64P/R电动钛合金球阀Q941Ti

【Q41F-100P/R电动钛合金球阀Q941Ti

电动钛合金球阀Q941Ti标准

电动球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。电动球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。钛阀门由于它性价比高，能抵抗多种腐蚀介质的侵蚀，在民用耐腐蚀工业输送管线中，可解决不锈铜、铜或铝材料阀门难以解决的腐蚀性问题。具有安全、可靠、使用寿命长等优点。广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。钛球阀是由钛金属材料制造的内部密封件为球形的特材阀门，钛球阀和普通球阀的区别之处在于其使用的材料抗耐腐蚀氧化能力很强，故用此种特殊材料制造的阀门可以提升耐蚀氧化能力，适应复杂工况下的工作，更持久的运行。钛球阀具有旋转90度的功能，闭合密封部件为空心球体，密封件材料为钛材主要是利用旋转球体密封件来达到开关闭合的作用，旋转范围在90度范围之内可以自由调节，钛球阀在管路中用来做切断、分配和改变介质的流动方向，可以简单的实现流量调节作用。未来钛球阀的发展趋势是兼具节流和控制流量等多种功能为一体的超强钛阀门球阀在管路中主要用来做电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

电动球阀的安装维护
1、只有卸除球阀前后的压力，才能对球阀进行拆卸分解操作。
2、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
3、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
4、分解下来的单个零件可以用浸洗方式清洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
电动球阀日常保养
1、拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据
2、球阀在关闭状态下，阀体内部依旧存在受压流体
3、维修前：解除管线压力并使阀门处于打开位置;断开电源或气源;将执行机构与支架脱离
4、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
5、分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用工具
6、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
7、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
8、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
9、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
10、新零件在装配前也需清洗干净
11、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔，若填料处有微泄发生，须再锁紧阀杆螺母。

保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门必须处于全开位置。

5.7使用中应将球体全开或关闭，不应将球体部分开启做调节流量用。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
