申弘电动卸灰球阀MQ947H

MQ947H电动卸灰球阀产品说明

本实用新型涉及阀门技术领域，具体涉及一种耐磨卸灰球阀。电动卸灰球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定。

法兰球阀产品为何被广泛应用？法兰球阀广泛适用于石油、化工、城市给排水等要求严格切断的工况。为了让法兰球阀产品用起来放心，选择正规的厂家购买产品是非常有必要的，并且为了安全起见，在操作的似乎一定要按照说明书的指导进行！
新型特点介绍：
1、适应恶劣工作环境
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
2、适用要求严格切断工况
轨道球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。法兰球阀产品之所以被广泛使用，是因为它具有很多优点。而且随着社会的不断进步，产品在各方面得到质的飞跃。

工作原理
电动卸灰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于城市给排水等要求严格切断的工况。

MQ947H电动卸灰球阀作用
    在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；
a：在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观，在国内已处于水平。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。
  b：由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
  c：球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
  d：由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
  e：整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动注入密封剂式轴承。
  f：为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。
  g：阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。
  h：用低摩擦材料的止推垫圈支撑将压力推向阀杆，使阀杆仅仅起到传递扭矩的作用。

球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中球阀(ball valve在海工和船舶领域应为截止阀)，标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类:气动球阀，电动球阀，手动球阀。
球阀(ball valve)问世于20世纪50年代，随球阀着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的国家，球阀的使用正在逐年不断的上升。

设计标准：
设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；

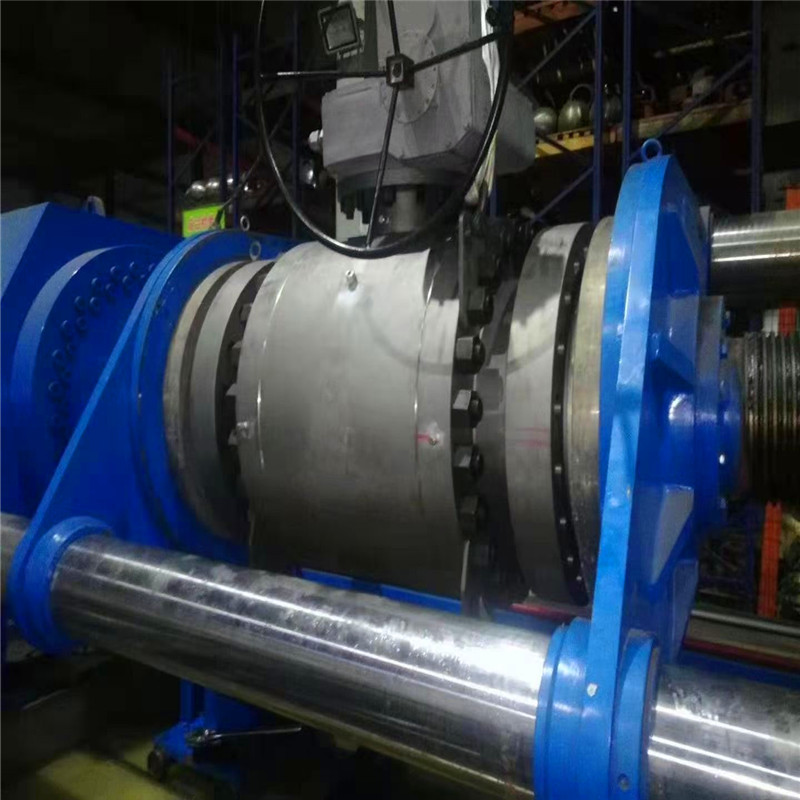

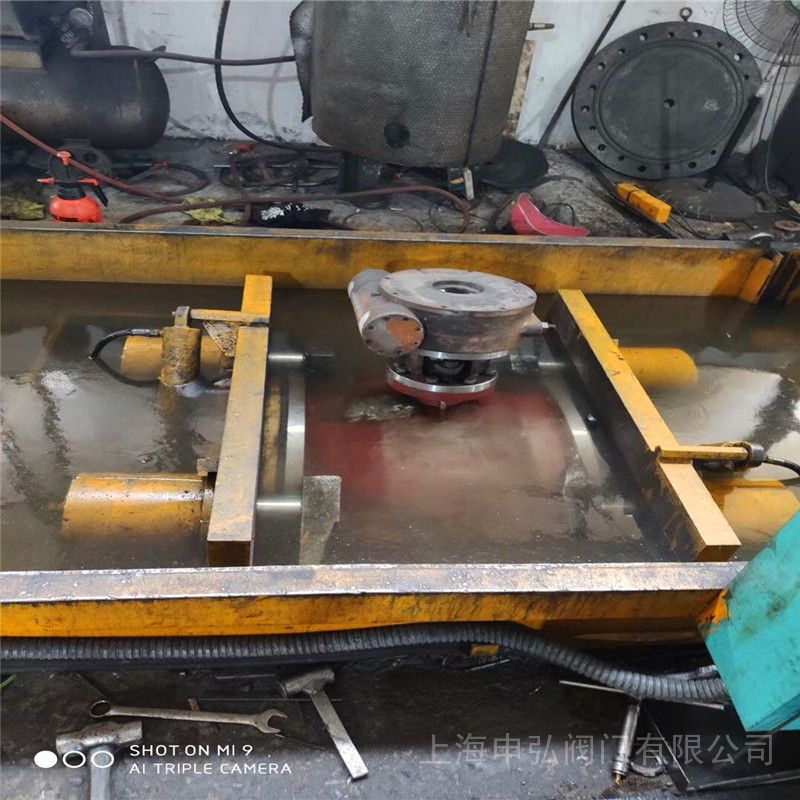

检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验
8:美标电动卸灰球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

MQ947H电动卸灰球阀主要零件材料及性能

特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开 　　关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

主要性能规范表

三、主要零部件材料表

主要执行器型号表

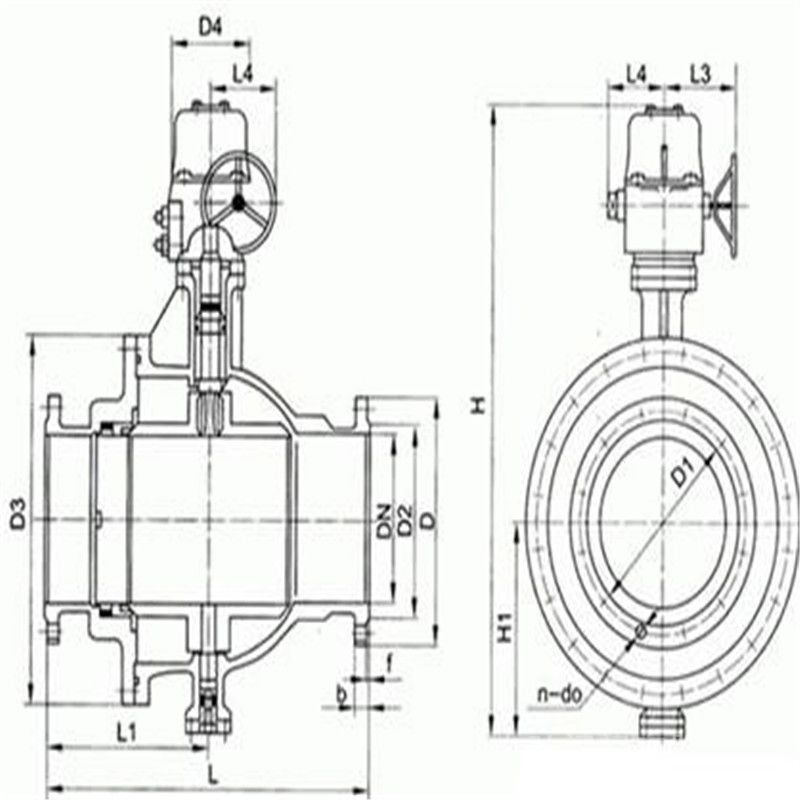

PN0.25～1.6MPaMQ947H电动卸灰球阀主要连接尺寸及重量

在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

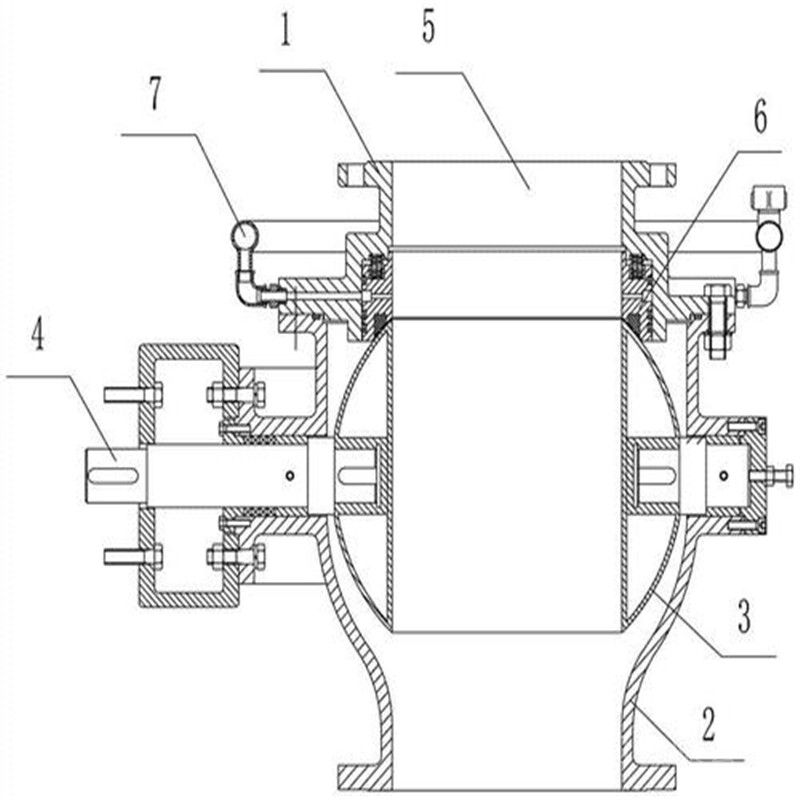

在电厂和钢厂灰渣管道系统中应用的阀门，由于受到高温浆液的腐蚀和颗粒物质的冲刷磨损，严重的影响了其使用寿命。如使用普通阀门，很短时间内既出现密封泄露或阀件损坏等问题，导致系统不能正常运行。铸钢球体耐磨性差，虽然采用镀铬处理，但镀层与基体附着性差，致密性差，镀层不均匀且镀层较薄，导致球体硬度较低，耐磨性能差，使用寿命短。普通的卸灰球阀密封面自动补偿采用弹簧形式，当弹簧使用疲劳后导致推力不足，达不到密封所需的密封压力，造成密封泄露。

一、确认电动球阀在安装前的准备工作：
   1、保证球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受球阀自身重量，如果发现管线不能承受球阀重量，则在安装前为管线配备相应的支撑。
   2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
   3、核对球阀铭牌，并对球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
   4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。
   二、电动球阀的安装步骤：
   1、电动球阀的任何一段都可安装在上游端，手柄球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的球阀，则*好垂直安装，便于检查维护。阀门进出口处在水平位置上。
   2、电动球阀法兰与管线法兰间，按照管路设计要求必须安装密封垫。
    3、法兰上的螺栓需对称、逐次、均匀拧紧。
   4、如果球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装和调试检测。
   三、电动球阀安装后的检查
   1、安装完毕后，启动球阀开、关数次，应该动作灵活，受力均匀，球阀工作正常。
   2、根据管道压力设计要求，通压后检测球阀与管道法兰结合面的密封性能。
    四、电动球阀的维修
   1、检修之前必须卸除球阀前后的压力，才能对球阀进行拆卸分解操作。
   2、在对球阀的分解与再装配过程，需要对有密封性零部件的保护，特别是非金属零部件，例如：O型圈等部件*好使用专用的工具或者夹具。
   3、电动球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
   4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
   5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
   6、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
   7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
    8、新零件在装配前也需清洗干净。
   9．使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。
   10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
