申弘电动三通保温球阀BQ945PPL

一、BQ945PPL电动三通保温球阀产品特点：

三通保温球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。

法兰球阀产品为何被广泛应用？法兰球阀广泛适用于石油、化工、城市给排水等要求严格切断的工况。为了让法兰球阀产品用起来放心，选择正规的厂家购买产品是非常有必要的，并且为了安全起见，在操作的似乎一定要按照说明书的指导进行！如今的产品适应于很多行业，它本身具有很多优势，如下是对产品的相关信息的介绍：

 不锈钢球阀执行标准如下：
1、球阀设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、不锈钢法兰球阀尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、铸钢球阀的结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、铸钢不锈钢法兰球阀的检验主试验：JB/T 9092、API 598。

结构特点

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。
2、四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流分流。
3、三通球阀一般采用两面阀座结构,如流向图A所示两种工况。选用两阀座L型结构即BQ44型。流向图B中①和④两种工况亦可选用两阀座T型结构即BQ45型。流向图B中②和③两种工况必须选用四阀座T型结构即BQ45型。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。

  二、三通保温球阀产品主要用途：

三通保温球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。电动三通球阀,气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。（用户在订购时需先提供流向图）
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇电动三通球阀 选项参数
电动执行器选配：PLVE系列、PLVQ系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
◇电动三通球阀 ,球阀阀体参数

BQ945PPL电动三通保温球阀参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：法兰150 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W•O•G）
三、BQ945PPL电动三通保温球阀主要技术参数：

产品型号 BQ44F、BQ45F
产品别名 三通保温球阀
连接形式 法兰  公称通径 DN15-150（mm）
适用介质 水、蒸汽、油品
压力范围 1.6-4.0（Mpa）
通道位置 三通式

阀门的一种，和法兰闸阀属一个类型，关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。一般水平安装。保温球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，此类阀门一般水平安装。
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动

BQ945PPL电动三通保温球阀开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
三通保温球阀关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

BQ945PPL电动三通保温球阀主要性能范围:

BQ945PPL电动三通保温球阀主要零件材料：

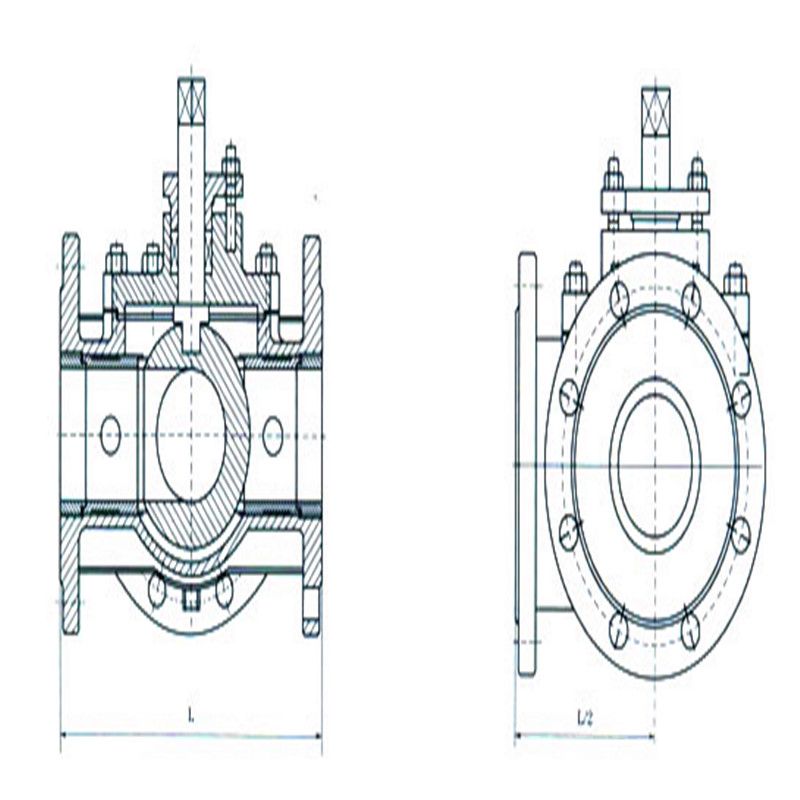

BQ945PPL电动三通保温球阀L型连接外形尺寸：

BQ94PPL电动三通保温球阀T型连接外形尺寸：

法兰球阀具有的亮点新型特点介绍：

1、适应恶劣工作环境
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

2、适用要求严格切断工况
轨道球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。

法兰球阀产品之所以被广泛使用，是因为它具有很多优点。而且随着社会的不断进步，产品在各方面得到质的飞跃。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的三通保温球阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
