- SH电动放料球阀FQ941F
详细信息
品牌：SH 型号：FQ941F 结构形式：浮动球直通式 材质：不锈钢 连接形式：法兰 公称通径：15-800 mm 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 压力环境：低压 工作温度：低温 驱动方式：电子 流动方向：双向 标准：国标 零部件及配件：配件 用途：调节 类型：二通式 作用对象：空压机 FQ941F电动放料球阀产品说明
主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。 放料阀适用介质 耐腐蚀性介质、水、酒精、氨、碳酸钡、苯、颗粒、油品、纸浆、二氧化碳等 。放料球阀应用 化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 八、放料球阀特点 本阀具有操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用等特点。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀
本实用新型的积极进步效果在于：本实用新型中的用于反应釜的放料球阀结构紧凑，流量相较于一般的放料阀更大，可以加快放料速度，且倾斜转动轴的结构使得其更适用釜底空间，不会与反应釜底发生干涉，更便于安装和使用。
本实用新型提供一种用于反应釜的放料球阀，其特征在于，其包括：一阀体，该阀体具有沿竖直方向延伸的*介质流道；该阀体的内部设有一球体，该球体的内部设有一贯穿该球体的第二介质流道；该球体的转动轴与该*介质流道的中轴线之间的夹角小于90°，且该转动轴向着该*介质流道的下游口侧倾斜。本实用新型中的用于反应釜的放料球阀结构紧凑，流量相较于一般的放料阀更大，可以加快放料速度，且倾斜转动轴的结构使得其更适用釜底空间，不会与反应釜底发生干涉，更便于安装和使用。

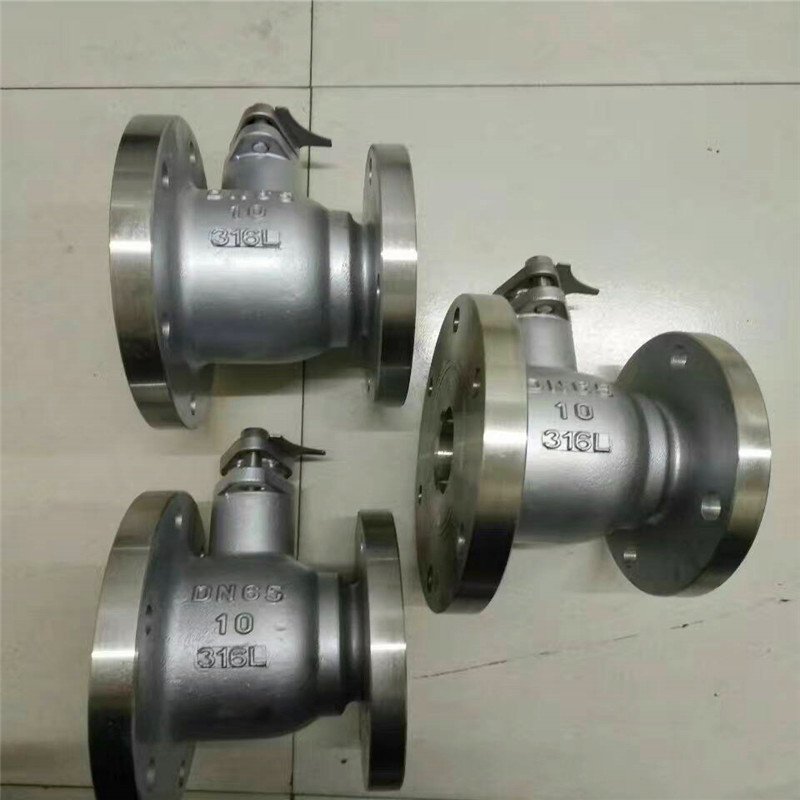

是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。生产采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。
放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副材料采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。
产品型号：FQ941F
公称尺寸：25～100mm
公称压力：1.0MPa
阀体材质：WCB、CF8、CF8M
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999
FQ941F电动放料球阀零部件材料零件名称 材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13 304 316 316L 阀杆 2Cr13 304 316 316L 密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质 四、电动放料球阀 技术参数
阀体形式 整体式精铸阀体 公称通径 DN25～100mm 公称压力 PN1.0 MPa 连接形式 法兰式、卡箍式 适用温度 -20℃～150℃ 阀盖形式 一体式 压盖型式 压盖压紧式 阀芯形式 O型球体阀芯 流量特性 近似快开型
五、电动放料球阀 执行器参数执行器类别 CH系列执行器参数 HQ系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4" 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 FQ941F电动放料球阀主要连接尺寸：
公称通径
PN 0.6-1.6（MPa）主要外形尺寸和连接尺寸（mm）
重量
DN
L
D
D1
D2
f
b
z-φd
D0
H
kg
32
140
135/160
100/130
78/115
3/3
18/20
4-φ14/4-φ18
200
130
9
40
160
145/185
110/150
85/125
3/4
18/22
4-φ18/4-φ18
230
135
15
79标
50
170
160/205
125/170
100/140
3/4
20/24
4-φ18/4-φ18
250
140
18
80
200
195/245
160/200
130/175
4/5
22/26
4-φ18/8-φ18
300
205
35
69标
50
170
160/230
125/190
100/140
3/4
20/24
4-φ18/8-φ14
250
140
18
80
200
195/245
160/210
130/175
4/5
22/26
4-φ18/10-φ14
300
205
35
100
280
215/280
180/240
150/210
4/5
24/28
8-φ18/8-φ23
350
230
44
不锈钢放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。
其包括：一球体，该球体中设有一*介质通道；一阀体，该阀体内设有容置该球体的腔室，该腔室的中轴线与该球体的中轴线重合，该球体设于该阀体内；一阀杆，该阀杆与该球体顶部连接并设于该阀体中；一对阀座，阀座设于该球体和该阀体之间，该阀座的内周面与该球体的底部的外周面相贴合。本实用新型中的用于PTA的对夹包覆式放料球阀结构紧凑，避免了阀体的腔室中的缝隙，有效防止现有的球阀中发生余料残留在该缝隙处发生结晶的情况，提高球阀的使用寿命，并扩大了其适用范围。
安装注意事项
1.安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。 安装在保温管道上的各类手动阀门，手柄均不得向下。阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。
一、放料阀生产厂家 上海申弘阀门有限公司，厂家直接供货价格优势明显，本公司提供的放料阀技术处国内地位，所生产的各种放料阀*全球，公司具有良好的市场信誉，
二、放料球阀制造标准
该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、氢氧化钠氢氧化钾外，还能耐各种酸、碱、盐溶液及有机溶剂。又叫罐底阀或罐底球阀，罐底阀装于罐底，用于完全排放罐中的介质，同时保证整个罐的工作性能。手动或自动操作可供选择，可选吹扫口和清洗管口。FQ41F放料球阀的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。阀门阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。放料球阀采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的较理想产品。订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请FQ41F放料球阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
-
-
