• 申弘电动对夹式硬密封蝶阀D973H

    详细信息

     品牌:申弘  型号:D973H  加工定制:是
     结构形式:垂直板式  材质:不锈钢  连接形式:对夹
     适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体  压力环境:常压  工作温度:高温
     驱动方式:手动  流动方向:双向  类型:二通式
     公称通径:15-1200 mm 口径:15-1200  安装尺寸:15-1200
     标准:国标  零部件及配件:配件  用途:截止

    电动对夹式硬密封蝶阀 电动法兰式硬密封蝶阀 电动硬密封蝶阀 气动对夹式硬密封蝶阀

    D973H电动对夹式硬密封蝶阀 产品概述

      电动蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由回转型角行程电子式电动执行器和蝶形阀组成,属旋转高性能型调节或开关阀类,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,水减压阀广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质。电动蝶阀操作力矩小,是所有阀类中操作力矩*小的一种,是自动化控制系统中仪表的执行单元,以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90º,就能完成启闭动作或调节动作。全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。调节范围大,通过输入电流信号或电压信号,将此转变成与输入信号相对应的位移,改变阀板的旋转角度(0-90º任意角度),因此一定的输入信号对应一定的转角,实现比例动作,故有较好的调节控制流量等参数。

    D973H电动对夹式硬密封蝶阀 特点

    1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

    3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

    6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

    D973H电动对夹式硬密封蝶阀执行机构

     1.功能强劲:智能型、调节型、开关式。
    2.体积小巧:体积仅相当于同类产品的35%左右。
    3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
    4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
    5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
    也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,澳托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等

     电动蝶阀操作力矩小,是所有阀类中操作力矩*小的一种,是自动化控制系统中仪表的执行单元,以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90º,就能完成启闭动作或调节动作。全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。调节范围大,通过输入电流信号或电压信号,将此转变成与输入信号相对应的位移,改变阀板的旋转角度(0-90º任意角度),因此一定的输入信号对应一定的转角,实现比例动作,故有较好的调节控制流量等参数。

    2.采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。电动对夹式金属硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。 电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

    D973H电动对夹式硬密封蝶阀 电动执行器

    电动执行机构技术参数

    阀   体   参   数

    电源

    AC110、220、380V/DC24、220V

    公称通径

    DN50~400mm

    输出力矩

    50N·M~2000N·M

    公称压力

    PN1.6、2.5MPa

    任选功能

    开关型、触点型、开度信号、智能型

    阀轴材质

    碳素钢、304/316/316L不锈钢

    动作范围

    0~90°±5°

    阀体材质

    碳素钢、合金钢、不锈钢

    动作时间

    15秒/30秒/60秒

    阀板材质

    碳素钢、合金钢、不锈钢

    环境温度

    -30°~60°

    阀座密封

    不锈钢

    手动操作

    附带手柄操作

    结构形式

    三维偏心

    限   位

    电气、机械二重限位

    温度

    ≤425℃

    防护等级

    IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    输入信号

    0-10,1-5VDC/4-20mA(智能型)

    特点

    零泄漏、使用寿命长、便于安装、耐高温

    D973H电动对夹式硬密封蝶阀主要性能规范

    公称通径DN(mm) 50-1200
    公称压力PN(MPa) 1.0 1.6
    公称压力PS(MPa) 强度试验 1.5 2.4
    密封试验 1.1 1.76
    材料\材料代号 C P R
    主要零件 阀体 WCB ZG1Cr18 Ni9Ti ZG0Cr18 Ni12Mo2Ti
    蝶板 WCB ZG1Cr18 Ni9Ti ZG0Cr18 Ni12Mo2Ti
    阀杆 2Cr13 1Cr18 Ni9Ti 0Cr18 Ni12Mo2Ti
    密封圈 四氟 不锈钢
    填料 四氟 柔性石墨
    适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
    适用温度 -40℃~200℃(超该温度范围;订货时请注明)

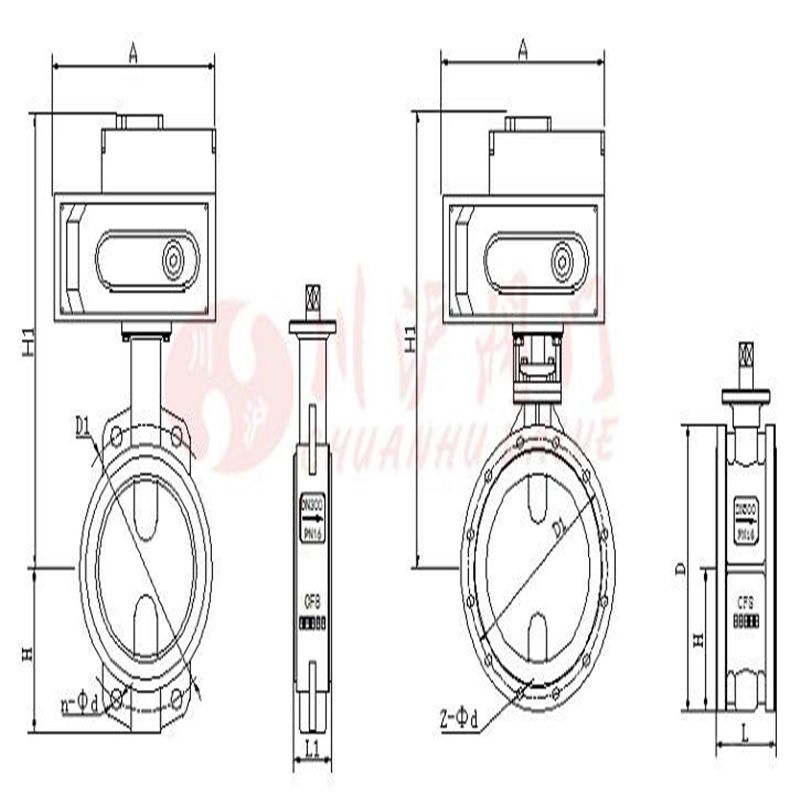

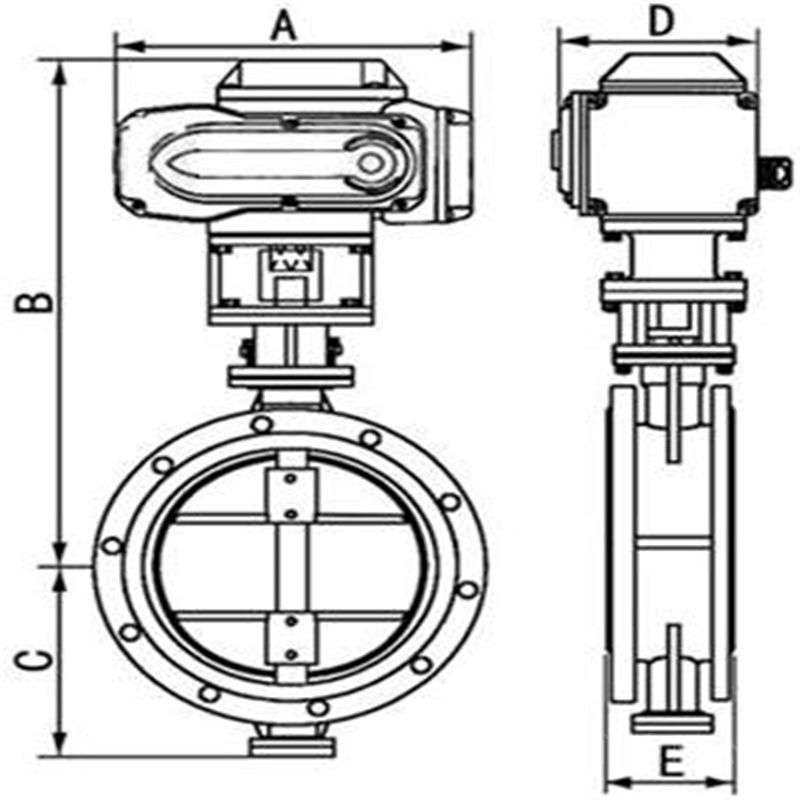

    D973H电动对夹式硬密封蝶阀主要连接尺寸

    公称通经(DN)

    主要尺寸

    法兰尺寸和螺栓规格

    1.0MPa

    1.6MPa

    2.5MPa

    L

    H1

    H

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    50

    108

    530

    112

    165

    125

    4-18

    165

    125

    4-18

    165

    125

    4-18

    65

    112

    530

    115

    185

    145

    4-18

    185

    145

    4-18

    185

    145

    8-18

    80

    114

    565

    120

    200

    160

    4-18

    200

    160

    8-18

    200

    160

    8-18

    100

    127

    600

    138

    220

    180

    8-18

    220

    180

    8-18

    235

    190

    8-22

    125

    140

    640

    164

    250

    210

    8-18

    250

    210

    8-18

    270

    220

    8-26

    150

    140

    705

    175

    285

    240

    8-22

    285

    240

    8-22

    300

    250

    8-26

    200

    152

    775

    200

    340

    295

    8-22

    340

    295

    12-22

    360

    310

    12-26

    250

    165

    945

    243

    395

    350

    12-22

    405

    355

    12-26

    425

    370

    12-30

    300

    178

    1070

    250

    445

    400

    12-22

    460

    410

    12-26

    485

    430

    16-30

    350

    190

    1140

    280

    505

    460

    16-22

    520

    470

    12-26

    555

    490

    16-33

    400

    216

    1210

    305

    565

    515

    16-26

    580

    525

    16-26

    620

    550

    16-36

    450

    222

    1335

    350

    615

    565

    20-26

    640

    585

    16-30

    670

    600

    20-36

    500

    229

    1415

    380

    670

    620

    20-26

    715

    650

    20-30

    730

    660

    20-36

    600

    267

    1605

    445

    780

    725

    20-30

    840

    770

    20-33

    845

    770

    20-39

    700

    292

    1844

    480

    895

    840

    24-30

    910

    840

    24-36

    960

    875

    24-42

    800

    318

    2040

    530

    1015

    950

    24-33

    1025

    950

    24-39

    1085

    990

    24-48

    900

    330

    2255

    580

    1115

    1050

    28-33

    1125

    1050

    28-39

    1185

    1090

    28-48

    1000

    410

    2380

    650

    1230

    1160

    28-36

    1255

    1170

    28-42

    1320

    1210

    28-56

    1200

    470

    2640

    760

    1455

    1380

    32-39

    1485

    1390

    32-48

    1530

    1420

    32-56

    1400

    530

    2886

    850

    1675

    1590

    36-42

    1685

    1590

    36-48

    1755

    1640

    36-62

    1600

    600

    3156

    1030

    1915

    1820

    40-48

    1930

    1820

    40-56

    1975

    1860

    40-62

    1800

    670

    3421

    1230

    2115

    2020

    44-48

    2130

    2020

    44-56

    2195

    2070

    44-70

    2000

    760

    3685

    1350

    2325

    2230

    48-48

    2345

    2230

    48-62

    2425

    2300

    48-70


    D973H电动对夹式硬密封蝶阀 主要技术参数

    公称通经DN(mm)

    50~2000

    公称药理PN(MPa)

    0.6

    1.0

    1.6

    2.5

    密封试验(MPa)

    0.66

    1.1

    1.76

    2.75

    强度试验(MPa)

    0.9

    1.5

    2.4

    3.75

    适用温度

    碳钢:-29℃~425℃不锈钢:-40℃~650℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准

    驱动方式

    蜗轮传动、电动、气动、液动

    D973H电动对夹式硬密封蝶阀 主要零部件材料

    零件名称

    材料

    阀体

    WCB、合金钢、不锈钢、QT450-10

    蝶板

    WCB、合金钢、不锈钢、QT450-10

    阀轴

    2Cr13不锈钢、合金钢

    密封圈

    不锈钢圈

    填料

    柔性石墨

    D973H电动对夹式硬密封蝶阀 采用标准

    制造标准

    JB/T8527-97

    法兰标准

    GB9113-2000

    结构长度标准

    GB12221-89

    检验标准

    GB/T13927-92

    D973H电动对夹式硬密封蝶阀故障及排除方法

    序号

    故    障

    原    因

    排除方法

    电机起不动

    1. 电源线脱开



    2. 控制线路故障



    3. 行程或力矩控制机构失灵

    1. 检查电源线



    2. 排除线路故障



    3. 排除行程或力矩控制机构故障

    输出轴旋向不符合规定

    电源相序接反

    调换任意两电源线

    电机过热

    1. 连续工作时间太长



    2. 一相线断开

    1. 停止运行,使电机冷却



    2. 检查电源线

    运行中电机停转

    1. 阀门有故障



    2. 电动装置过载,力矩控制机构动作

    1. 检查阀门



    2. 增大整定转矩

    阀门到位后电机不停转或灯不亮

    1. 行程或力矩控制机构有故障



    2. 行程控制机构调整不当

    1. 检查行程或力矩控制机构



    2. 重新调整行程控制机构

    远方无阀位信号

    1. 电位器齿轮紧定螺钉松动



    2. 远传电位器故障

    1. 拧紧电位器齿轮紧定螺钉



    2. 检查更换电位器


    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
    二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属蝶阀选型,感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
