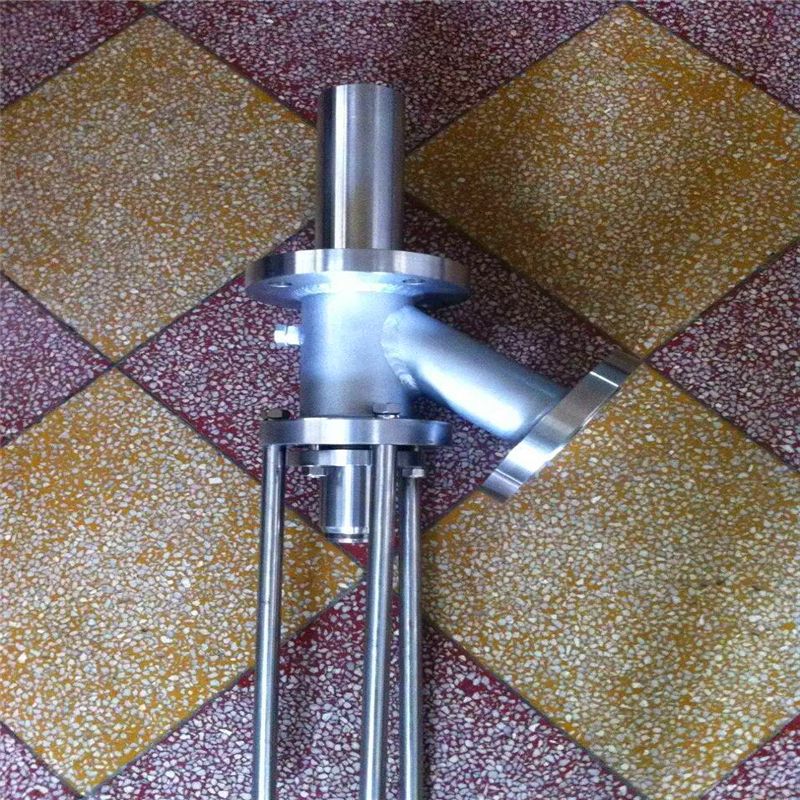

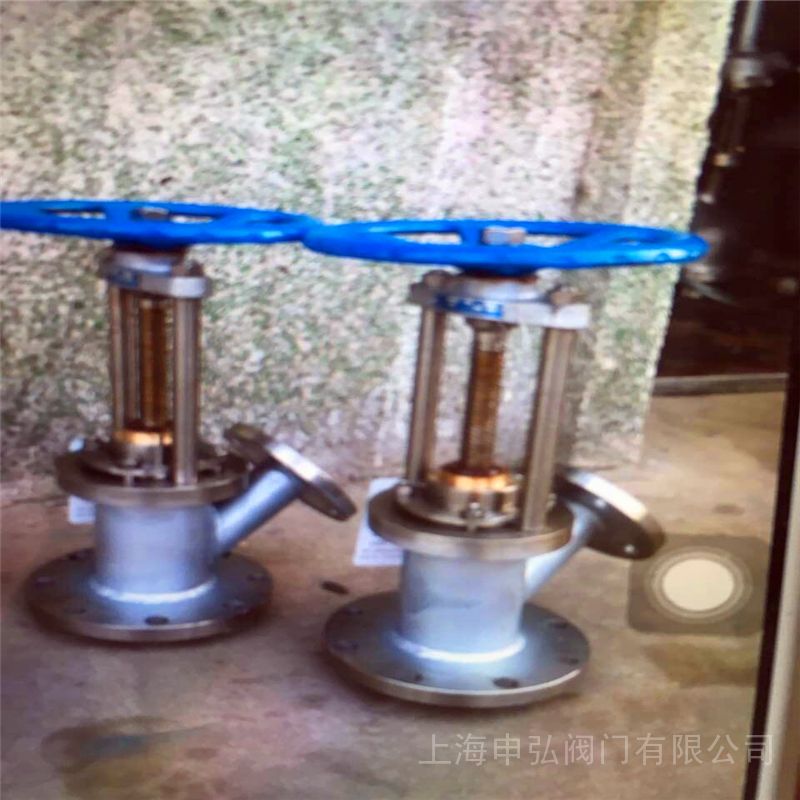

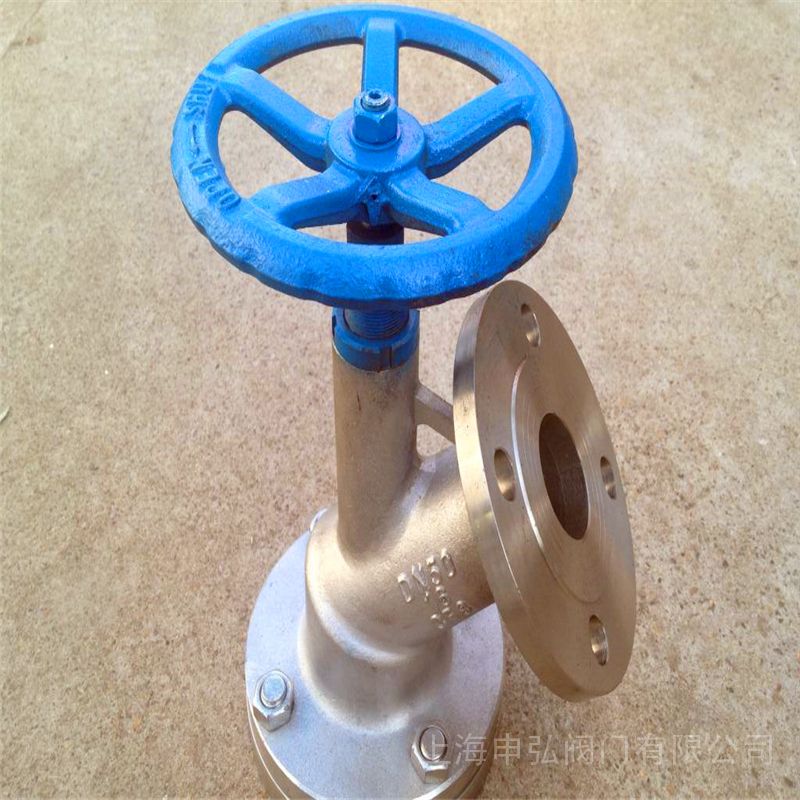

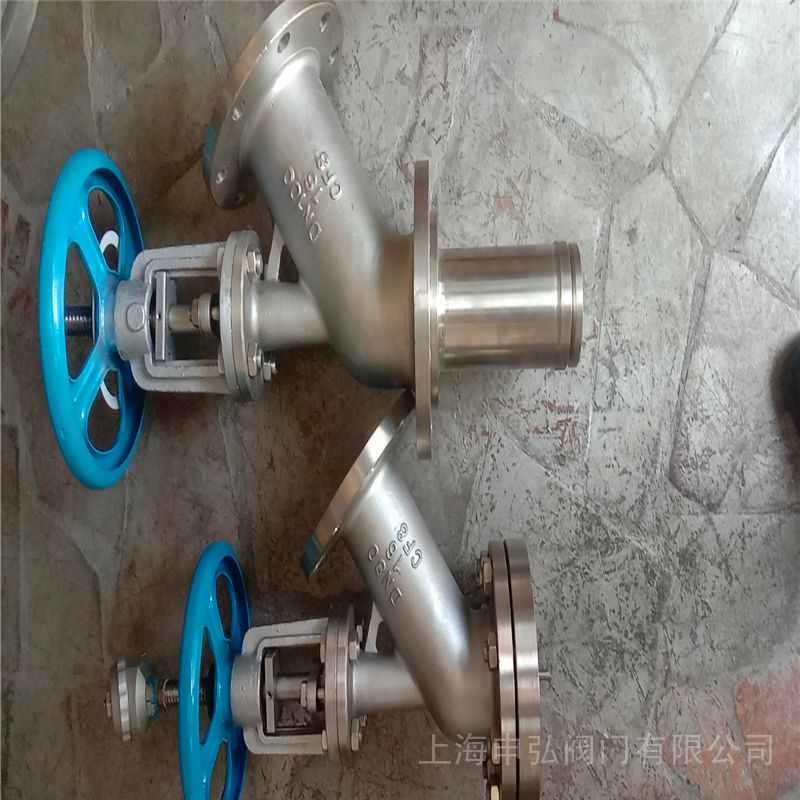

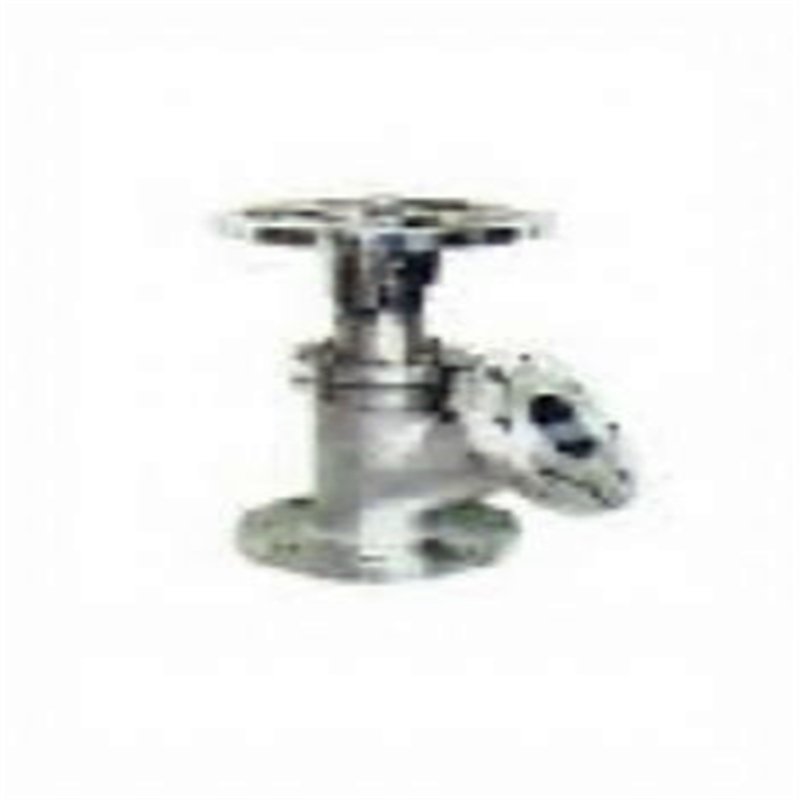

HG5-89柱塞式放料阀申弘

HG5-89柱塞式放料阀简介

本实用新型涉及一种阀门，具体涉及一种柱塞式放料阀。用于对反应器，各种容器以及管线施放放料和无死区关断操作。对于需要阀门全排量工作的系统，柱塞阀比之放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此，柱塞阀可应用于浆体工艺介质。设计多样化，可与各种容器的出口对接。管线取样和放料。低温应用配备聚氟乙烯、石墨径向密封，高温应用采取金属密封。各种操作方式可供选择，例如手动、气动（弹簧复位式，双作用式、带手轮和不带手轮）、电动、液动等。只要柱塞阀就可提供全排量状态工作。本标准规定了手动柱塞式不锈钢放料阀的类型，技术要求及标记。本标准适用于化工、石油化工装备所有带有搅拌器的反应釜之放料及取样。 【HG5-89柱塞式放料阀产品特点】：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
3、密封面采用线密封，保证密封的可靠性，并可防止结疤。
2、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
3、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。
HG5-89柱塞式放料阀为实现上述目的，
本实用新型提供了一种柱塞式放料阀，包括阀体、柱塞、阀杆、手轮，阀体上设有进料口与出料口，进料口与出料口之间的阀体内腔上穿设有柱塞，所述的柱塞与阀杆的一端固接，阀杆的另一端上装配有手轮。本实用新型可进一步设置为还包括支架、阀杆螺母，支架与阀体固接，所述的阀杆设在支架内，阀杆螺母套设在阀杆的输出端上，阀杆螺母的外圆周面与柱塞螺接，所述阀杆螺母的外圆周面上还插配有一限位销，支架上设有与限位销相滑移配合的导向限位长槽。
一种柱塞式放料阀，其特征在于包括阀体、柱塞、阀杆、手轮，阀体上设有进料口与出料口，进料口与出料口之间的阀体内腔上穿设有柱塞，所述的柱塞与阀杆的一端固接，阀杆的另一端上装配有手轮。
所述的柱塞式放料阀，其特征在于还包括支架、阀杆螺母，支架与阀体固接，所述的阀杆设在支架内，阀杆螺母套设在阀杆的输出端上，阀杆螺母的外圆周面与柱塞螺接，所述阀杆螺母的外圆周面上还插配有一限位销，支架上设有与限位销相滑移配合的导向限位长槽。
HG5-89柱塞式放料阀外形尺寸

零件名称	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

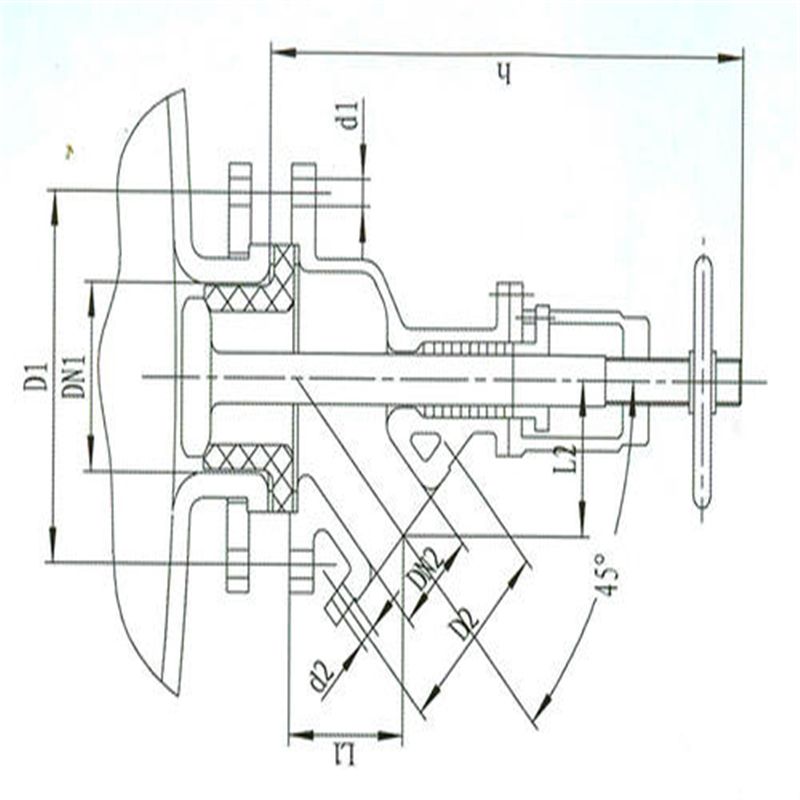

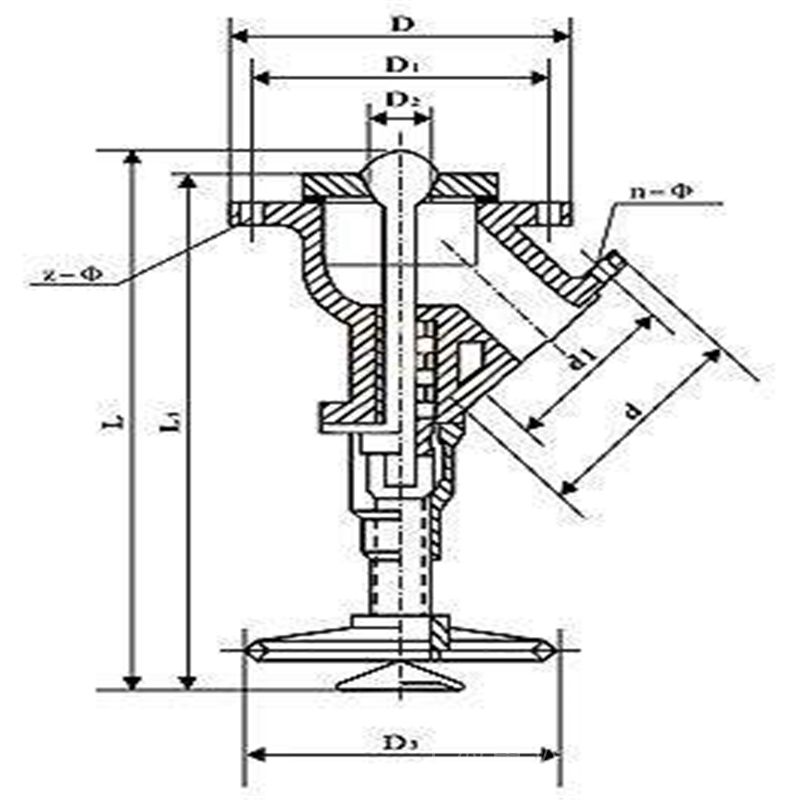

HG5-89柱塞式放料阀外形尺寸

口径DN	H	D0	D	D1	D2	D3	b	f	d	连接螺栓规格数量
	公称压力PN Mpa(1.6)
25	286	160	115	85	65	25	16	3	14	M12×4
32	300	160	140	100	76	32	18	3	18	M16×4
40	355	180	150	110	84	40	18	3	18	M16×4
50	374	180	165	125	100	50	18	3	18	M16×4
65	465	220	185	145	118	65	20		18	M16×4
82	480	250	200	160	132	76	20	3	18	M16×4
100	620	280	220	180	156	95	22	3	18	M16×4
125	640	300	250	210	184	125	22	3	18	M16×4
150	782	320	285	240	211	150	24	3	22	M20×8
200	960	360	340	295	266	200	24	3	22	M20×12
250	1027	500	405	355	319	250	26	3	26	M24×12

本实用新型公开了一种柱塞式放料阀，包括阀体、柱塞、阀杆、手轮、支架、阀杆螺母，阀体上设有进料口与出料口，进料口与出料口之间的阀体内腔上穿设有柱塞，所述的柱塞与阀杆的一端固接，阀杆的另一端上装配有手轮，支架与阀体固接，所述的阀杆设在支架内，阀杆螺母套设在阀杆的输出端上，阀杆螺母的外圆周面与柱塞螺接，所述阀杆螺母的外圆周面上还插配有一限位销，支架上设有与限位销相滑移配合的导向限位长槽。采用上述结构，放料时，只需转动手轮，手轮通过阀杆带动柱塞将阀体内腔中的料液往阀体的出料口挤压，便可实现放料，本实用新型所提供的柱塞式放料阀，其结构简单、操作方便。

HG5-89柱塞式放料阀维护保养和安装使用注意事项
1、阀门应整体的存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端需板堵塞。
2、安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。
3、在安装前应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。
4、阀门应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。
5、当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。
6、应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。
7、根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
8、若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位生产。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
