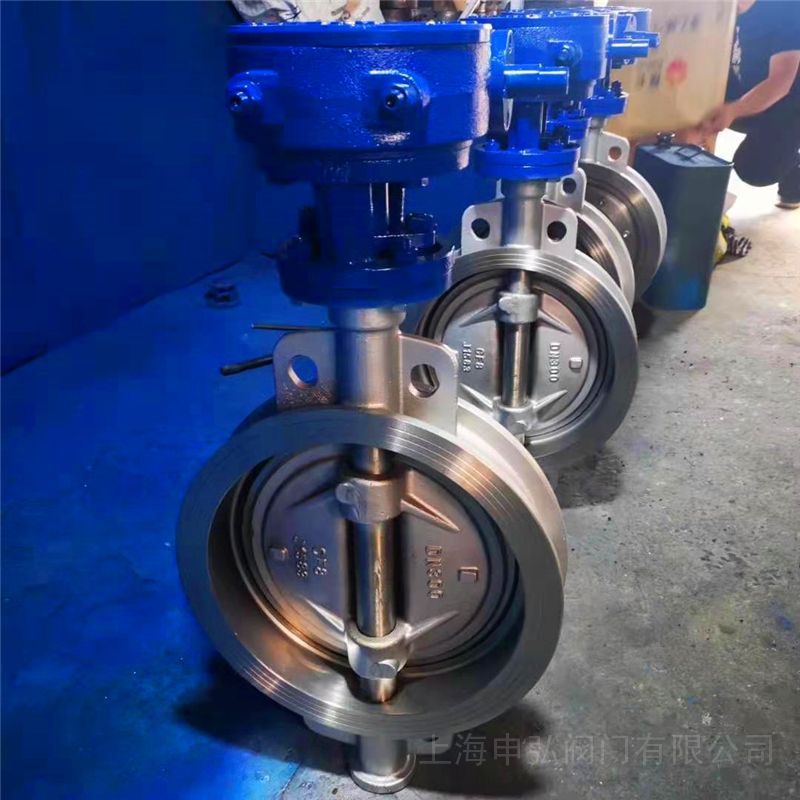

申弘对夹式硬密封三偏心蝶阀D73H

D73H对夹式硬密封三偏心蝶阀产品用途

D73H、D73Y 型对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。对夹式蝶阀的几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，不会产生磨擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。关闭期间的扭距产生阀座力，并均匀一致的作用在整个圆周围，压缩力沿着周长均匀作用，使得阀门能够实现双向紧密关闭，密封的弹性使得阀门阀体和阀瓣能够接触或阔张，避免了由于温度波动而产生堵塞的危险。所有操作能够自行调整对准。

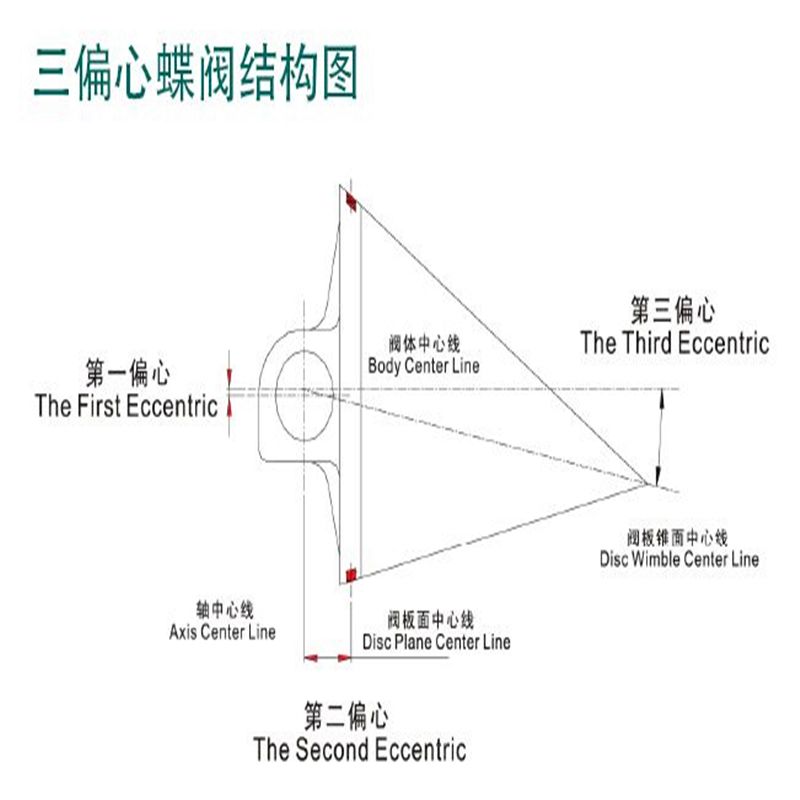

三重偏心几何形状：

偏心1  阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线，着就免受阀开启和关闭的干扰。

偏心3  阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。



对夹式硬密封蝶阀使用寿命更长的无磨擦密封：

(1)       作为标准配置，阀座采Cr13合金或钨络钴合金硬面。

(2)       密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。



手动硬密封蝶阀标准与规范



设计与制造	结构长度	压力 -温度等级	配管法兰	试验与检验
GB12238 JB/T8527	GB12221	JB/T74、GB9131	JB/T74-90 GB9112-9131 HG20592-20596	GB/T13927

D73H对夹式硬密封三偏心蝶阀材料及主要参数：

主要零件 材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni 12Mo2Ti	CF8M	CF3M
	压圈	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	蝶板	碳钢面堆焊 Cr13	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	1Cr18Ni 12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀座	1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	00Cr19Ni11	0Cr17 Ni12Mo2	00Cr17 Ni14Mo	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
蜗轮传动蝶阀		在阀门类型代号D后加入“3”表示，示例：D373H-16C
气动蝶阀		在阀门类型代号D后加入“6”，示例：D673H-25 气压0.4~0.6MPa
电动蝶阀		在阀门类型代号D后加“9”表示，示例：D973H-16C

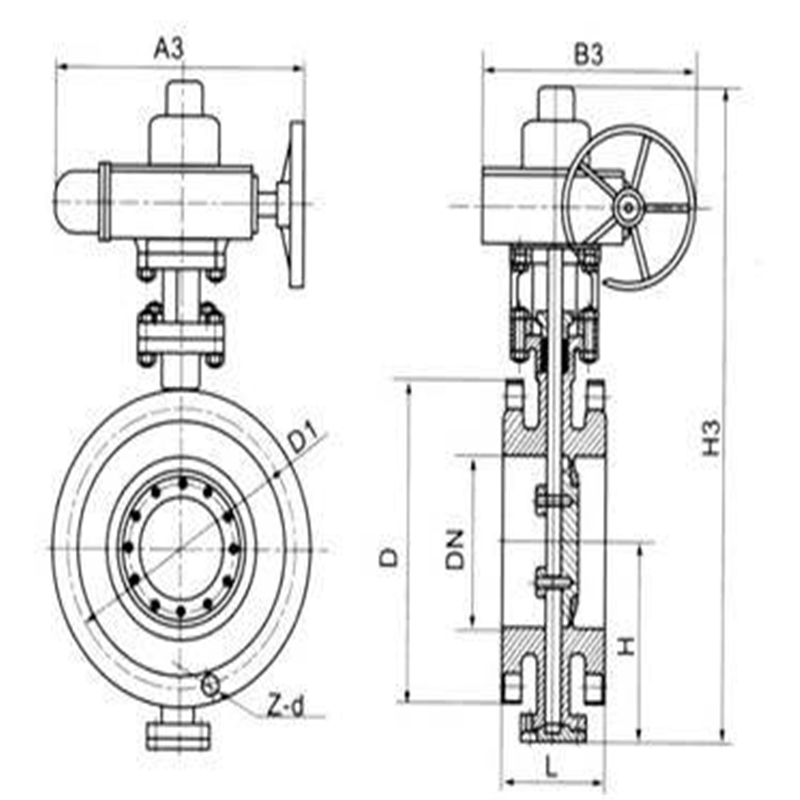

性能参数

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：
1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。
2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。
3、将法兰焊接在管道上，这一步要采用点焊的方式。
4、先把对夹式蝶阀取下移出。
5、再将两片法兰完全焊在管道上，完成固定。
6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。
7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。
8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。
9、再一次将螺栓交叉，均衡的拧紧；
10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。
法兰式蝶阀安装方法
法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：
1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。
2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。
3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。
4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。
相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：
　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。
　　2、将阀门和汽缸均置于关闭状态。
　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
　　5、得发在安装前应保持干燥，不可露天存放。
　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。
　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。
　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
