申弘气动伸缩法兰式蝶阀SD643H

详细信息

SD643H气动伸缩法兰式蝶阀简介

SD643H气动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

　一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

　　二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

　　三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。高性能软密封蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

　　阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

　　采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

　　当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

　　因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀

设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

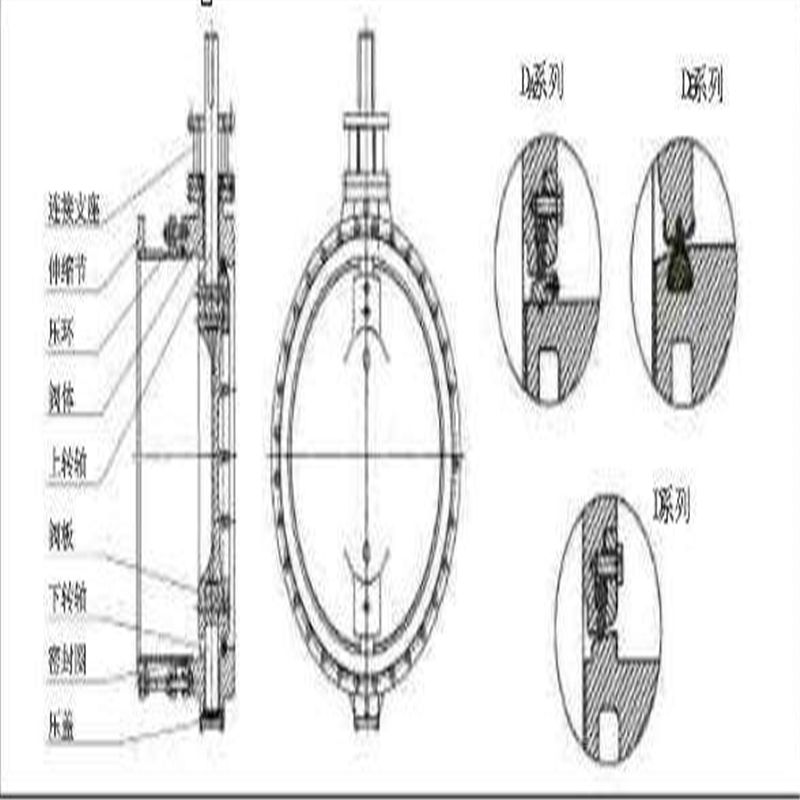

SD643H气动伸缩法兰式蝶阀主要零件的材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

SD643H气动伸缩法兰式蝶阀SD643H-6/10/16系列蜗轮传动法兰式伸缩蝶阀

公称通径	外形尺寸(参考值)							法兰尺寸和螺栓孔尺寸(标准值)
公称通径	H	H1	设计* 大长度	设计* 小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	设计* 大长度	设计* 小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。
具体安装步骤流程如下：
1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。
2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。
3、将法兰焊接在管道上，这一步要采用点焊的方式。
4、先把对夹式蝶阀取下移出。
5、再将两片法兰完全焊在管道上，完成固定。
6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。
7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。
8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。
9、再一次将螺栓交叉，均衡的拧紧；
10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法
法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：
1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。
2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。
3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。
4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。
相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：
　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。
　　2、将阀门和汽缸均置于关闭状态。
　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
　　5、得发在安装前应保持干燥，不可露天存放。
　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。
　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。
　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
