WY减温减压装置  产品说明
本实用新型涉及减温减压领域，尤其涉及一种用于造纸工序中化机浆系统的减温减压装置。减温减压装置，包括减温减压阀，减温减压阀设置在蒸汽管上，所述减温减压阀还连接减温水管，所述减温水管上设置有给水调节阀，压力变送器位于减温减压阀上游的蒸汽管上。

本实用新型安装快速简便，操作简单；具有高可调比，节省运行维护费用。实用新型涉及减温减压领域，尤其涉及一种用于造纸工序中化机浆系统的减温减压装置。目前公知的用于真气供应系统的蒸汽减温减压装置是利用对蒸汽流体的节流实现降低蒸汽压力的目的，利用向蒸汽中喷水实现降温的目的。虽然采用专门设计的减压、降温系统，但都是存在着结构复杂、系统繁复的问题，节流中产生高能射流不但未能被有效利用反而以其高轻度的能量产生对结构的侵蚀破坏以及振动和噪音，减温喷水过程中常常因现有设计存在的缺陷，在装置低负荷时雾化效果不好，存在不能迅速被蒸发的较大的水滴。

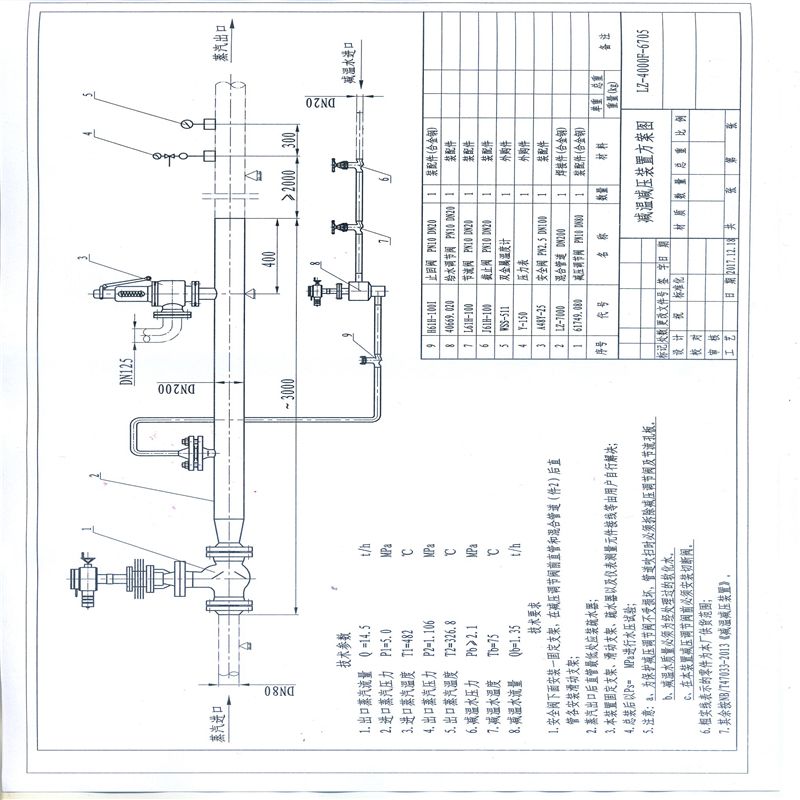

目前我国减温减压装置有多种结构形式，但不管其形式如何，一般由减温系统、减压系统（或减温减压一体系统）、主蒸汽管体、安全保护系统、热力控制系统等组成。具体形式结构如下图。 减温减压装置的结构组件由减压阀、节流孔板、蒸汽混合管道（带喷嘴）、安全阀、给水调节阀、节流阀、截止阀、止回阀、减温水管、法兰、标准件等WY减温减压装置组成

1、减温系统：通过高压差调节阀（或变频水泵等），将冷却水从不同形式的喷嘴处以雾状喷入文氏管或蒸汽管道的蒸汽中，使蒸汽温度降低。

　　2、减压系统：由减压阀和节流孔板组成，减压阀通过改变流通面积达到调节压力的目的。

　　3、减温减压系统：把减温系统和减压系统合二为一，使装置的外形尺寸减小而技术复杂性增加。(见图二同颜色部分)

　　4、主汽管体：由混合管和蒸汽管等组成。根据用户提供的参数决定，是减温减压装置的主体设备，目的是将减温减压后的蒸汽送入用户需要的管道上。

　　5、减温减压装置安全系统：为防止二次蒸汽压力超过规定值，自动打开安全阀使多余蒸汽排放，达到减压和安全保护作用，由于参数不同，有以下几种结构形式，由本厂设计时选定：

　　①配弹簧安全阀

　　②配冲量及主安全阀（一套或多套）

　　③配杠杆安全阀

　　6、减温减压装置热力控制系统：是调节蒸汽出口参数的重要设备，通过接收出口温度、压力信号，经过信息处理，指挥执行机构使出口的参数（温度、压力）稳定在用户要求范围内，实现自动调节。本控制系统也可以手控调节。

【WY减温减压装置发明内容】

本实用新型的目的是为了提供一种结构简单，操作方便，控制精确的减温减压装置。

主要性能指标：

●出口流量的变化范围基本为10%Q-100%Q，根据要求*小流量还可更低。

●进口压力和温度: 低         压  P1≤1.0 MPa,  t1≤300℃

                                 中        压  P1≤4.0 MPa,  t1≤450℃

                                 次  高  压  P1≤5.4 MPa,  t1≤485℃

                                高温高压  P1≤20.0MPa,  t1≤570℃

●出口蒸汽压力P2、温度t按用户要求值,其调节精度不低于2.5级。

●噪音:装置正常运行时,在减温减压阀下游一米,同时隔管壁一米处测量,噪音声级低于85分贝。

WY减温减压装置本实用新型提供的技术方案是:

减温减压装置，包括减温减压阀，减温减压阀设置在蒸汽管上，所述减温减压阀还连接减温水管，所述减温水管上设置有给水调节阀，压力变送器位于减温减压阀上游的蒸汽管上。

具体的，所述压力变送器还连接有压力数显仪。

具体的，所述减温减压阀出口处设置有温度调节仪，温度调节仪连接控制给水调节阀。

本实用新型高精度压力变送器、温度调节仪可保证调节参数精确，运行稳定；*，调节的蒸汽质量稳定，可提高换热设备或生产设备效率，节约能源。本实用新型安装快速简便，操作简单；具有高可调比，节省运行维护费用。

减温减压装置，减温减压阀设置在蒸汽管上，所述减温减压阀还连接减温水管，所述减温水管上设置有给水调节阀，所述压力变送器位于减温减压阀上游的蒸汽管上。所述压力变送器还连接有压力数显仪。所述减温减压阀出口处设置有温度调节仪，温度调节仪连接控制给水调节阀。

*后应当说明的是:以上实施例仅用以说明本实用新型的技术方案而非对其限制；尽管参照较佳实施例对本实用新型进行了详细的说明，所属领域的普通技术人员应当理解:依然可以对本实用新型的进行修改或者对部分技术特征进行等同替换；而不脱离本实用新型技术方案的精神，其均应涵盖在本实用新型请求保护的技术方案范围当中。

减温减压装置，包括减温减压阀，减温减压阀设置在蒸汽管上，所述减温减压阀还连接减温水管，其特征在于，所述减温水管上设置有给水调节阀，压力变送器位于减温减压阀上游的蒸汽管上。

WY减温减压装置安装使用说明：

●减温减压阀与给水调节阀必须垂直安装,使重心在下,周围留有足够的空间,便于阀门的拆装和检修。介质流向按阀体上的箭头指示方向,并按电动执行机构使用说明书进行调试。

●在减温减压阀的进口应有一段直管诱导长度,进口直管段≥5DN且不小于2m,出口直管段应有顺流向1-5%的斜度坡。

●给水调节阀的安装位置不应远离减温减压阀,并略低于减温减压阀的进水口。

●阀门安装完毕后,对管系要进行淸洗,彻底淸除存在管内的各种杂物,如氧化皮、焊渣等。为防止淸洗时杂质对阀门内部造成损伤,必须釆取保护措施,可采用保护阀座的插件或冲洗管道后再与阀接通的方法。阀门密封填料为柔性石墨,受热后膨胀性能良好,故在冷态时不宜压得过紧。在更换填料时,注意避免损伤阀杆表面。

●蒸汽管道上的安全阀下面应装设固定支架,减温减压阀和蒸汽管道末端分别装设活动支架。蒸汽进口管道的装置*低处应装设疏水器,蒸汽进出口和本装置连接时应装设温度补偿器。

●本装置所需的大吊架、安全阀排汽管、疏水器、补偿器、热力调节装置的安装管线和测量元件、连接件等均由用户自理,主要热力调节装置供货,根据订货合同协议规定。

●所有直径小于φ57mm的管子,均以直管供应,安装时现场弯制和焊接。

八、供货范围：

●蒸汽管道从减温减压阀进口法兰至二次蒸汽管道岀口(不包括进岀口的闭路阀和进口滤污阀)之间的所有件。

●减温水管道从进口截止阀至减温减压阀之间的所有件。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
