SH电动真空球阀GUD

GUD电动高真空球阀产品说明

GUD电动高真空球阀是适用于真空系统中接通或切断管路的介质流。 该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。GUD电动高真空球阀 适用的工作介质为带酸、碱性的气体或液体。
性能特点：
●电动真空球阀密封结构设计好，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足真空、高真空的现状；
●开关扭矩小，配置气动执行器小，工作稳定、可靠；
●高真空球阀结构紧凑，重量轻，外形简洁、美观；
●该球阀既能适用高真空，又能适用一定的正压力下使用；
●由于球阀全通导，又能达到真空要求，所以也能适用于加速器真空系统。
GUD型电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、饮料、化妆品及化工领域。

GUD电动高真空球阀主要性能

泄漏率	≤1.3×10-9Pa.M3/S
压力范围	1.3×10-7Pa～6×105pa
工作温度	-30℃～+232℃
工作电压	220V
工作介质	水、蒸气、酸、碱
安装位置	任意
使用寿命	≥20000次

■ 主要技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

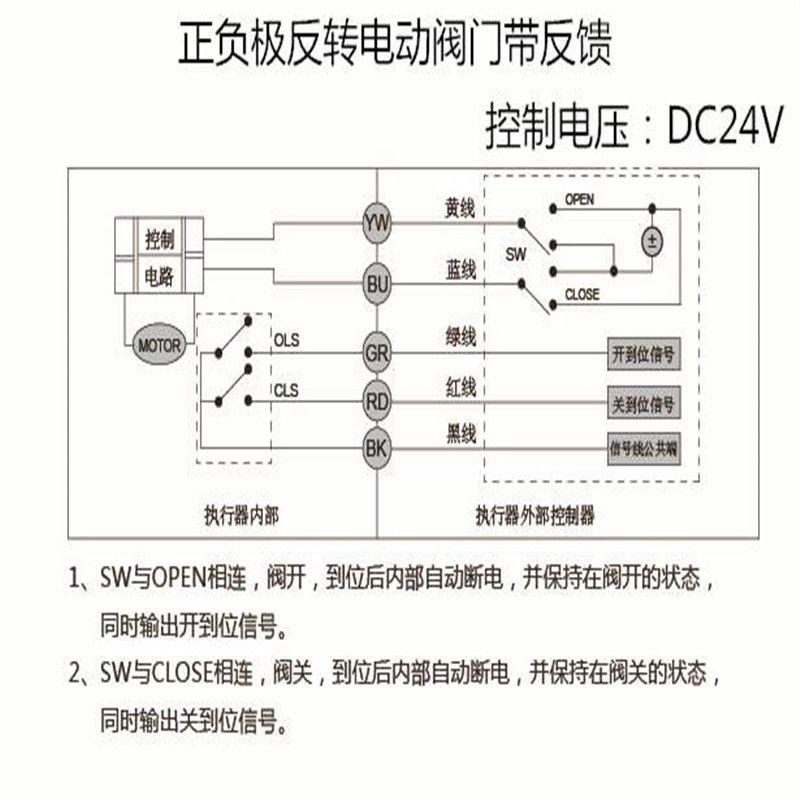

控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

主要技术性能：

适用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
开闭时间（S）	DN≤32 20； DN≥40 30
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
法兰标准	GB4982；GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型 特殊指定：AC380V；DC24V开关型 4～20mADC调节型
信号反馈	标准出厂：带无源触点型 特殊指定：调节型4～20mADC

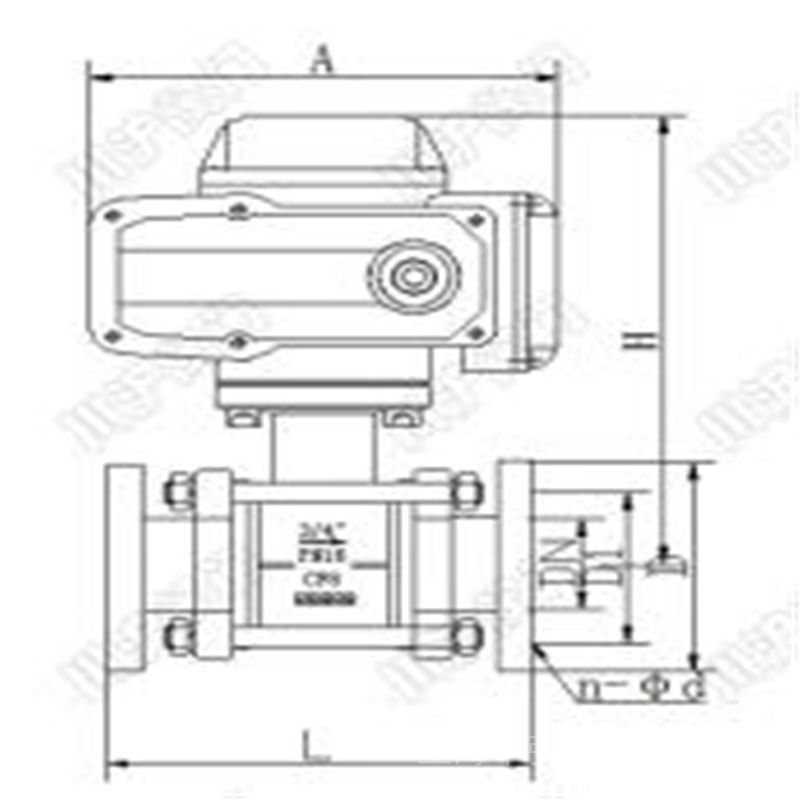

GUD电动高真空球阀外形尺寸

Model 真空阀门型号	DN	G	H	E	L
GUD-10(G)	10	1/4"	153	157	68
GUD-16(G)	16	1/2"	172	157	72
GUD-20(G)	20	3/4"	178	157	82
GUD-25(G)	25	1"	187	157	90
GUD-32(G)	32	1-1/4"	206	157	112
GUD-40(G)	40	1-1/2"	212	157	120
GUD-50(G)	50	2"	265	157	145
GUD-63(G)	63	2-1/2"	305	207	185
GUD-80(G)	80	3"	330	207	210
GUD-100(G)	100	4"	350	207	268

Model 型号	DN	D	Do	H	E	L	n-φc
GUD-10(F)	10	55	40	153	157	84	4-φ6.6
GUD-16(F)	16	60	45	172	157	84	4-φ6.6
GUD-25(F)	25	70	55	187	157	114	4-φ6.6
GUD-32(F)	32	90	70	206	157	140	4-φ9
GUD-40(F)	40	100	80	212	157	160	4-φ9
GUD-50(F)	50	110	90	265	157	170	4-φ9
GUD-63(F)	63	130	110	305	207	195	4-φ9
GUD-80(F)	80	145	125	330	207	203	8-φ9
GUD-100(F)	100	165	145	350	207	280	8-φ9

Model 型号 DN D1 D H E L GUD-10(KF) 10 12.2 30 153 157 84 GUD-16(KF) 16 17.2 30 172 157 84 GUD-25(KF) 25 26.2 40 187 157 114 GUD-32(KF) 32 34.2 55 206 157 140 GUD-40(KF) 40 41.2 55 212 157 160 GUD-50(KF) 50 52.2 75 265 157 170

阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
真空阀门适用温度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
关闭时间：Close time	≤30S
适用范围：Applicability
真空阀门连接型式　Loose Flange	使用压力范围(Pa)
真空阀门活套法兰(GB6070、JB919)	0.6×106～1.3×10-4
焊接法兰(GB6070、JB919)	1.6×106～1.3×10-4
快卸法兰(GB4982)	0.1×106～1.3×10-4
真空阀门螺纹连接　Threaded Connection	1.6×106～1.3×10-4

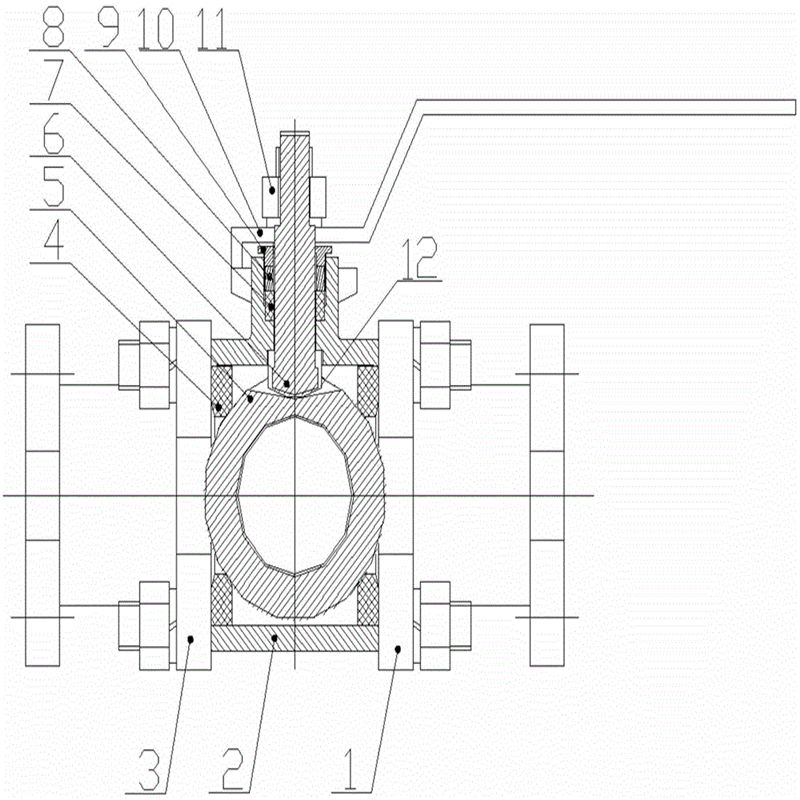

采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。生产厂家上海申弘阀门有限公司，它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀*适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

球阀安装注意事项
(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
