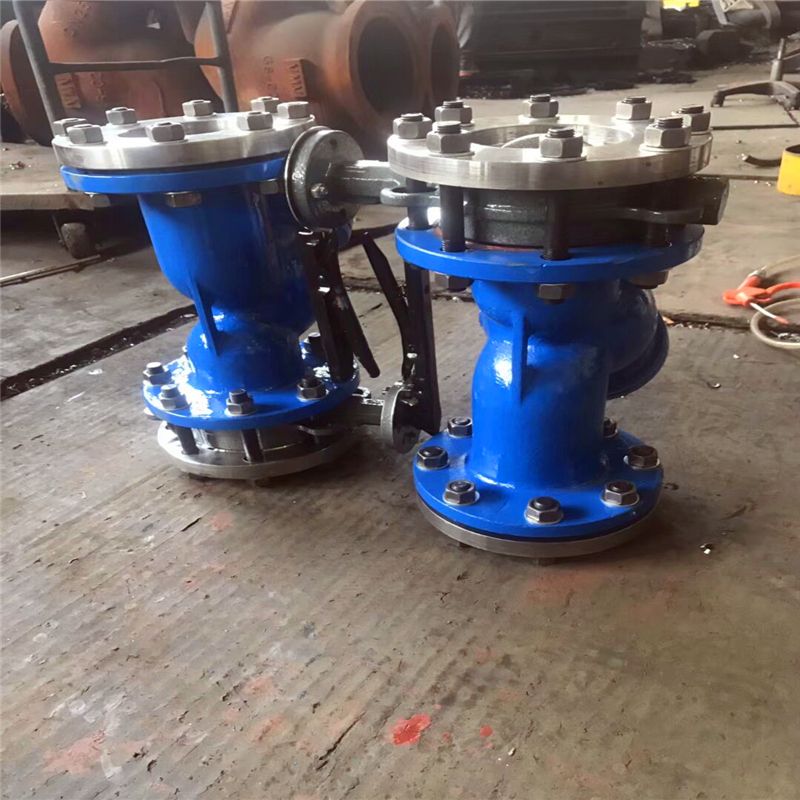

YSTF拉杆伸缩过滤器申弘

YSTF拉杆伸缩过滤器产品说明

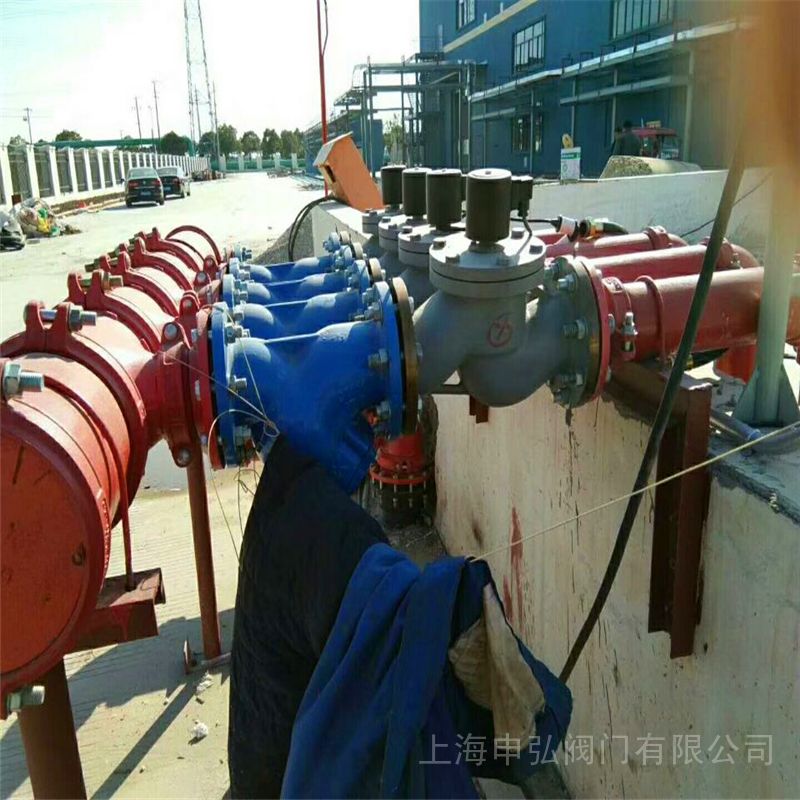

本实用新型涉及一种过滤器。它用于水的过滤净化处理。Y型过滤器和伸缩接头组合成，抗污性强排污方便，流通面积大，压力损失小，结构简单，体积小。滤芯网材质均为全不锈钢，耐腐蚀性强，使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网数目，通常范围：水 18~30 目、蒸汽 40~100 目、油 100~180 目。Y型拉杆伸缩过滤器,伸缩过滤器,过滤器本公司生产的Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。

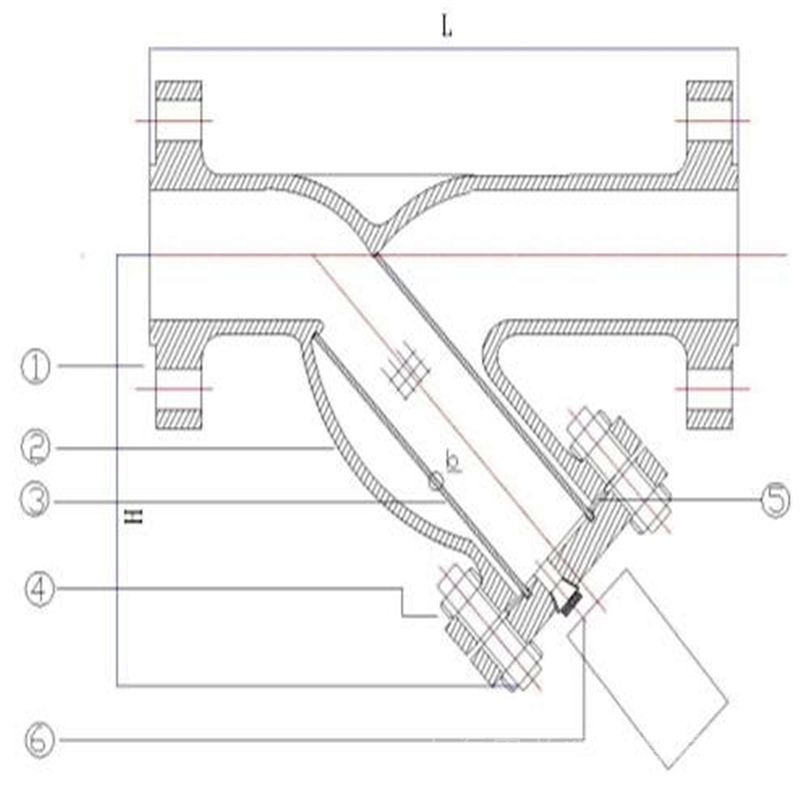

本过滤器由壳体、排污盖、滤芯、滤网、伸缩节等组成。网眼总面积是入口管首截面积的3-4倍。本实用新型公开了一种Y型拉杆伸缩过滤器,包括本体,本体上设有流体出口和流体入口,所述流体出入口与本体内腔相通,在所述流体出入口处的本体上设置有与本体连成一体的法兰盘,在所述本体内腔设置有过滤装置,所述流体出口处的法兰盘上连接有拉杆伸缩装置,所述本体内腔壁上设有手孔,手孔上通过手孔盖密封,手孔盖上设置有泄压阀.本实用新型的有益效果:本实用新型的Y型拉杆伸缩过滤器结构简单,流阻小,可在线排除污物而不需拆除,使得排污更加方便,Y型拉杆伸缩过滤器还具有安装长度可调,装卸方便.
用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。

YSTF拉杆伸缩过滤器特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。 　　
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。 　　
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。 　　
4、伸缩型特点：拉伸长度，*大位置可移伸100mm。有利于安装方便．提高工作效率。
在电厂、化工厂、造纸厂、自来水厂等大型供水设备中，原水经混凝沉淀后仍有许多微小固体悬浮物、胶体、大分子有机物颗粒等物质，需进一步过滤处理，将其除出。传统的过滤方法是利用石英砂等粒状滤料过滤器。粒状滤料过滤器由于受滤料粒径及种类限制，已不能满足目前的需要。目前较流行的过滤器是纤维球过滤器，其中过滤介质纤维球是由几十微米直径的短纤维系扎结成的2-5mm直径的球形体。

此种过滤器的特征是结构与运行都很简单，与粒状滤料过滤器相似，但纤维球的扎结中心污物难以清洗，而导致必须经常更换纤维球；另一缺点是纤维球的短纤维在运行过程中，由于摩擦碰撞作用而有大量掉毛现象，增加人为对水的污染。另一种较先进的过滤器是纤维束过滤器，但所有纤维束过滤器都采用一种基本结构，即将纤维束的一端固定在一个整体的固定大孔板上，另一端自由式悬挂浮子或重坠，或者连接在另一个整体、大的活动孔板上。这种纤维束过滤器的主要缺点是固定的大孔板需要整体制作、安装，加工复杂，安装难度大。受各种工艺条件制约，不能做成具有较大过滤面积的过滤器，其主要原因是不易安装与维修。

YSTF拉杆伸缩过滤器主要技术参数：

主要零件材料：

YSTF拉杆伸缩过滤器滤网目数

YSTF拉杆伸缩过滤器主要外形尺寸：

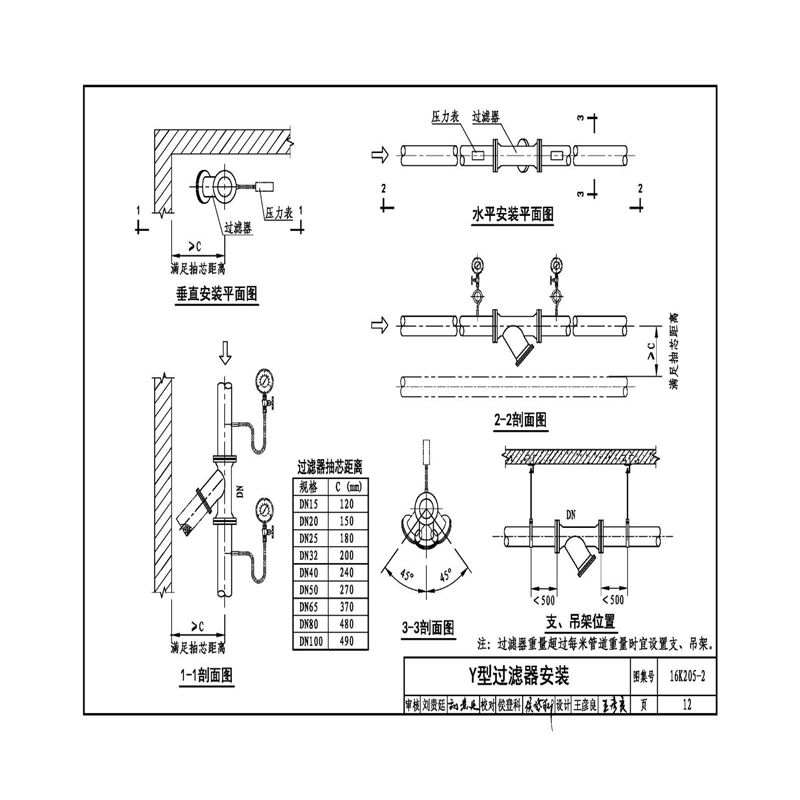

本实用新型的目的在于克服上述缺点，提供一种结构简单、容易安装、过滤面积可几乎不受限制地扩大的组合式过滤器。YSTF拉杆伸缩过滤器安装滤油器在液压系统中的安装位置通常有以下几种：

　　⑴要装在泵的吸油口处：
　　泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
　　⑵安装在泵的出口油路上：
　　此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装安全阀以防滤油器堵塞。 选用滤油器时，要考虑下列几点：

　　⑴过滤精度应满足预定要求。
　　⑵能在较长时间内保持足够的通流能力。
　　⑶滤芯具有足够的强度，不因液压的作用而损坏。
　　⑷滤芯抗腐蚀性能好，能在规定的温度下持久地工作。
　　⑸滤芯清洗或更换简便。因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
　　⑶安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
　　⑷安装在系统分支油路上。
　　⑸单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件（如伺服阀、精密节流阀等）的前面单独安装一个专用的精滤油器来确保它们的正常工作。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
