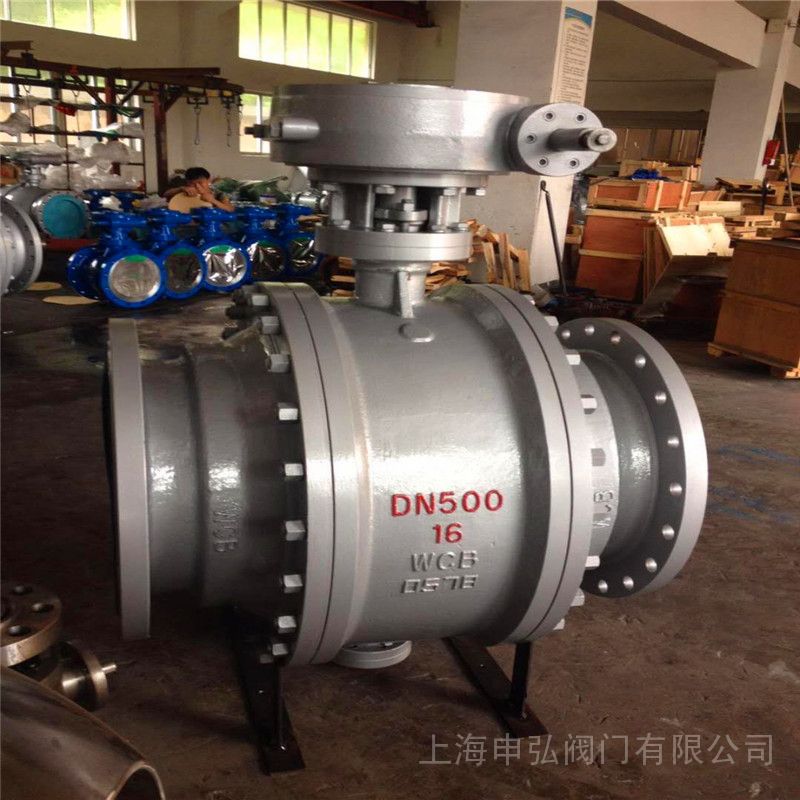

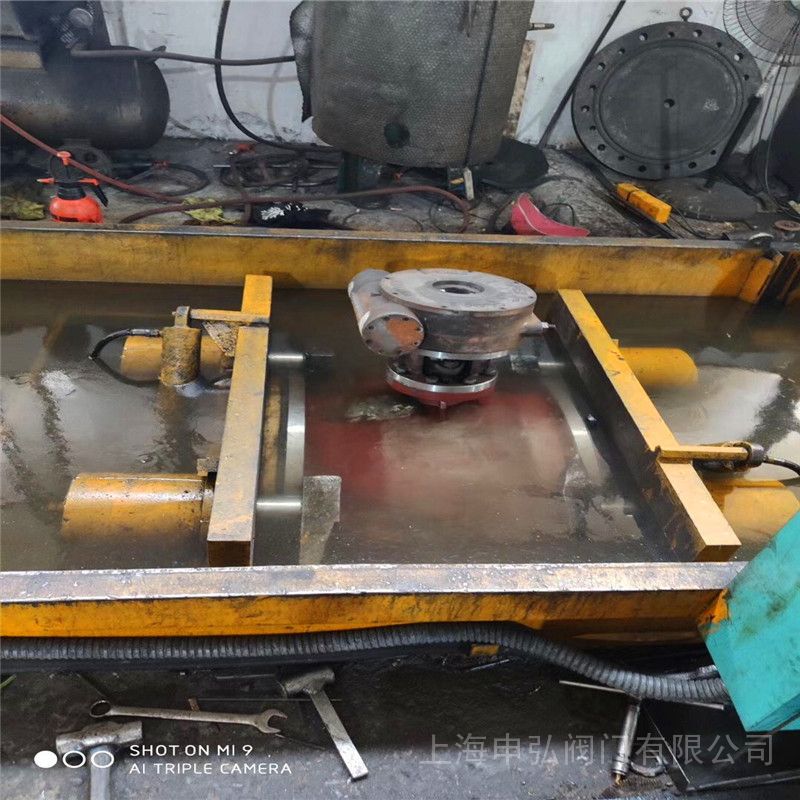

申弘气动固定式球阀Q647F

气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。气动固定式球阀工作原理：固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。
密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长，极适用于长输管线和一般管线。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防爆出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。气动固定式球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

执行器选型
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动固定式球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

气动固定式球阀产品特点：
1、气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。　　
2、气动固定式球阀采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为*化。　　
3、气动固定式球阀采用全通径设计，流通阻力小。　　
4、金属硬密封气动固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。　　
5、气动固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。　　
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。　　
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。　　
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。　　
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。　　
10、可选气动、电动、液动、及气动调节型、电动调节型。

Q647F气动固定式球阀主要技术参数

☆阀体☆

☆阀内件☆

☆执行机构☆

※注：如需详细执行器参数，请进入气动执行器页面进行查阅。

主要零件材料

主要性能指标

主要性能规范

主要外形及连接尺寸

※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。

安装调试
（1）气动球阀在安装使用之前，必须对球阀进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
（2）气动球阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
（3）要保证气动球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。
（4）接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
（5）气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
（6）安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察进口阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
（7）安装调试开关型气动球阀时，先用手动装置进行（电磁阀上的手动按钮）调试、动作正常后在通电调试。
（8）气动球阀应定期进行维护保养阀杆转动处，应三个月加油（机油）一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次，每年检修一次。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
