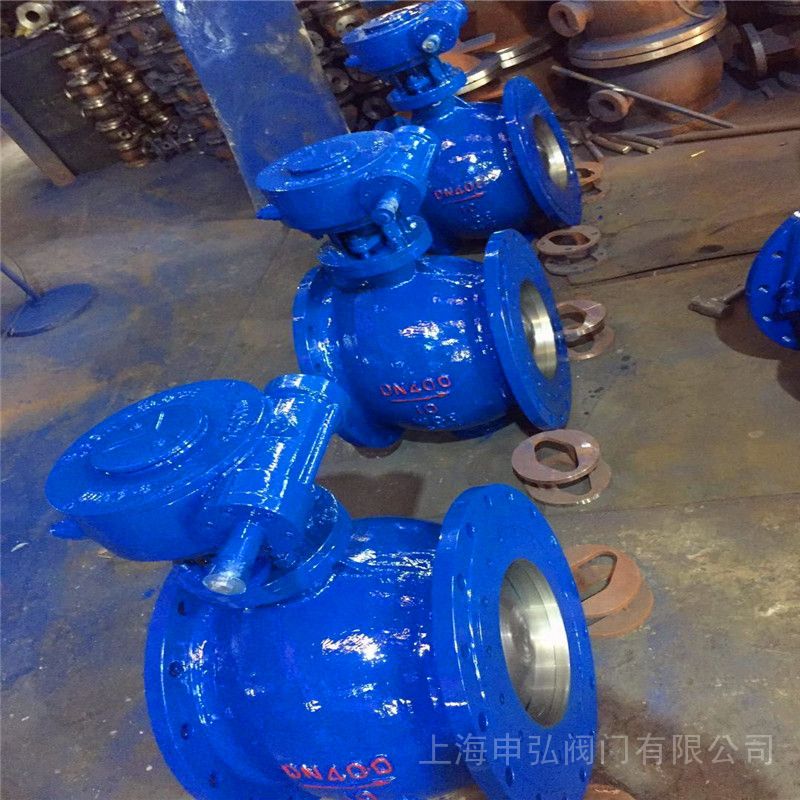

SH偏心半球阀PQ340F

PQ340F偏心半球阀产品说明

本实用新型涉及一种半球阀，包括有阀体、阀杆、半球体、阀座，半球体上设有半球座，半球座上设有密封面，阀座与半球座上的密封面之间密封设置，半球座包括有分体设置的基座、密封座、压座，密封面设置在密封座上，基座上设有凹槽，密封座的外侧端与基座抵触，密封座的内侧端位于凹槽内，密封座的内侧端与凹槽底部之间设有间隙，密封座与压座之间压设有*弹簧，*弹簧一端与压座抵触，另一端与密封座的内侧端抵触，压座与基座之间设有空隙，压座与基座经螺栓连接。采用上述技术方案，本实用新型提供了一种半球阀，其可以调节半球座上的密封面与阀座的压紧程度，从而能保证半球座与阀座之间密封性好，安装也更加方便。

偏心半球阀的优点：
1. 阀座设计外台阶与阀体设计内台阶相配合和结构，非常有效的防止球体与阀座发生卡阻、阀座脱离等现象。
2. 流通面积大无流阻；这是因为开启后球体藏于阀腔内，无流阻直流通道， 流道畅通不会出现积灰或卡死现象，压力损失小，介质不会沉积在阀腔内。
3. 开关轻便；由于偏心的原理，开启时球体与阀座完全脱离开，无任何接触，启闭扭矩小，转90度即可启闭完成，操作轻便。
4. 密封可靠使用寿命长，在双偏心的作用下本阀在关闭时，偏心球体与阀座越关越紧，完全达到良好的密封目的；半球切口的球体与阀座之间具有剪切和挤切作用，能有效的除去封面的结垢或污垢，保持良好的密封。在双偏心的作用下本阀在开启时，球体与阀座完全脱离开，无任何接触，球体与阀座不会产生摩擦，非常有效克服了传统球阀体密封与阀座密封面始终磨擦的问题，故密封面受到良好的保护。密封面耐磨，阀座与球体留有补偿量，当阀体座磨损后，关闭时再多转动少许，仍能可靠密封，另阀座可调整或更换，延长使用寿命，这是半球阀*显著的特点。
5. 根据各种不同的温度、介质、生产各种不同的耐磨、耐腐蚀、耐高温等产品。

偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质.球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
现有的半球阀，包括有阀体、阀杆，阀体内设有介质流道，介质流道内设有半球体， 阀杆一端延伸至介质流道内与半球体联动配合，另一端延伸至阀体外，阀体上位于半球体的下端还设有支撑轴，介质流道内设有阀座，半球体上设有半球座，半球座上设有密封面， 阀座与半球座上的密封面之间密封设置。但是，现有的半球座为一体设置，由于在加工时存在误差，半球座的精度要求高，一旦误差较大时，半球座与阀座之间就不能很好地形成密封，而且，安装也很不方便。

1、通用阀：规格型号DN40－1600。适用于污水处理、纸浆、城市采暖供热等要求严紧的场合
2、油化工专用阀：规格DN40－1600。适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质
3、煤气专用阀：规格DN40－1600。适用于煤气、天然气、液化气的输送控制
4、料浆专用阀：规格DN40－1600。适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送
5、煤粉灰渣专用阀：规格DN40－1600。适用于电厂、水力除渣或气态输送管道的控制
【PQ340F偏心半球阀发明内容】
本实用新型的目的:为了克服现有技术的缺陷，本实用新型提供了一种半球阀，其可以调节半球座上的密封面与阀座的压紧程度，从而能保证半球座与阀座之间密封性好， 安装也更加方便。本实用新型的技术方案:一种半球阀，包括有阀体、阀杆，阀体内设有介质流道，介质流道内设有半球体，阀杆一端延伸至介质流道内与半球体联动配合，另一端延伸至阀体夕卜，阀体上位于半球体的下端还设有支撑轴，介质流道内设有阀座，半球体上设有半球座， 半球座上设有密封面，阀座与半球座上的密封面之间密封设置，其特征在于:所述的半球座包括有分体设置的基座、密封座、压座，密封面设置在密封座上，基座上设有凹槽，密封座的外侧端与基座抵触，密封座的内侧端位于凹槽内，密封座的内侧端与凹槽底部之间设有间隙，密封座与压座之间压设有*弹簧，*弹簧一端与压座抵触，另一端与密封座的内侧端抵触，压座与基座之间设有空隙，压座与基座经螺栓连接。

采用上述技术方案，可以通过正向、反向调节螺栓，从而调节*弹簧对密封座内侧端的压紧力，进而改变密封座上密封面与阀座的密封程度，因此，即使阀座、密封座加工存在一定的误差也能保证半球座与阀座之间密封性好，而且，其安装也更加方便。
本实用新型的进一步设置:所述的阀座偏离半球体一侧的端面与阀体之间压设有第二弹簧，阀座上还压设有压盖，压盖与阀体经螺栓固定连接。
采用上述进一步设置，设置的第二弹簧，可以提供一定的挤压力，使得阀座与密封座上的密封面紧密贴合，进一步保证密封性能。
执行标准
设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115（钢制）
结构长度：GB12221－89

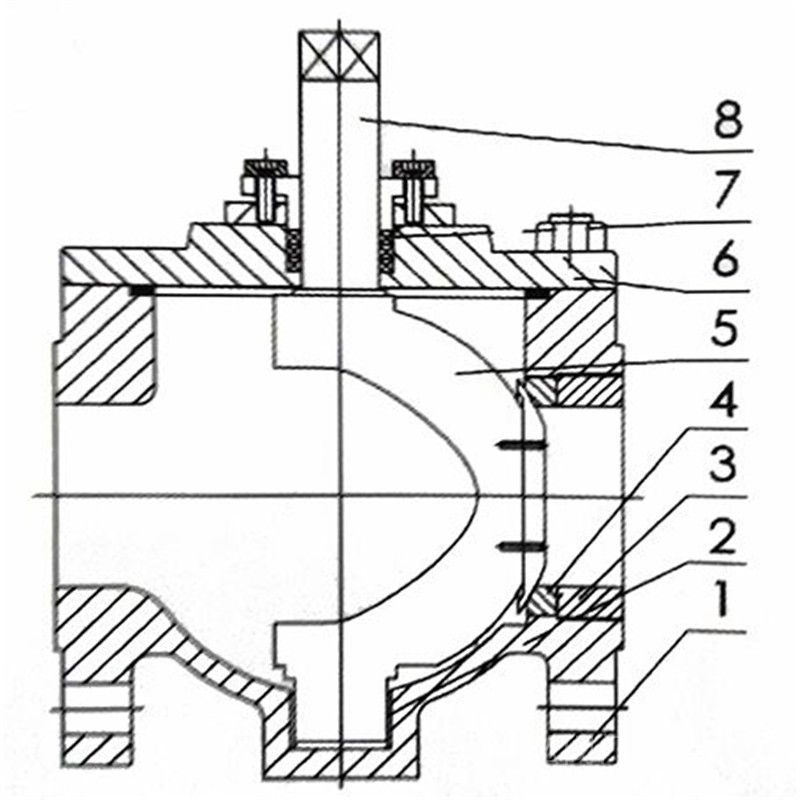

PQ340F偏心半球阀主要零件材料

性能参数

本实用新型的再进一步设置:所述的压盖与阀座之间还设有定位座，定位座与阀座固定连接，定位座与阀座之间压设有密封环，密封环与密封座上的密封面形成密封。采用上述再进一步设置，密封环、阀座与密封座上的密封面均密封，从而实现双重密封，这样能进一步提高阀座与密封座上密封面之间的密封性。
　　偏心半球阀的使用要讲求正确的安装方法，只有正确使用才能很好发挥出*好的的作用。所以我们必须重视使用前的准备工作以及在安装过程中的一些注意事项，避免一些问题的出现。

　　偏心半球阀在安装前的需要准备的有：
　　1、球阀前后管线已准备好，前后管道应同轴两法兰密封面应平行，管道应能承受球阀的重量，必须配有适当的支撑；
　　2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质；
　　3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常；
　　4、拆去偏心半球阀两端连接法兰上的保护件；
　　5、检查阀孔清除可能有的污物，然后清洗阀孔，阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

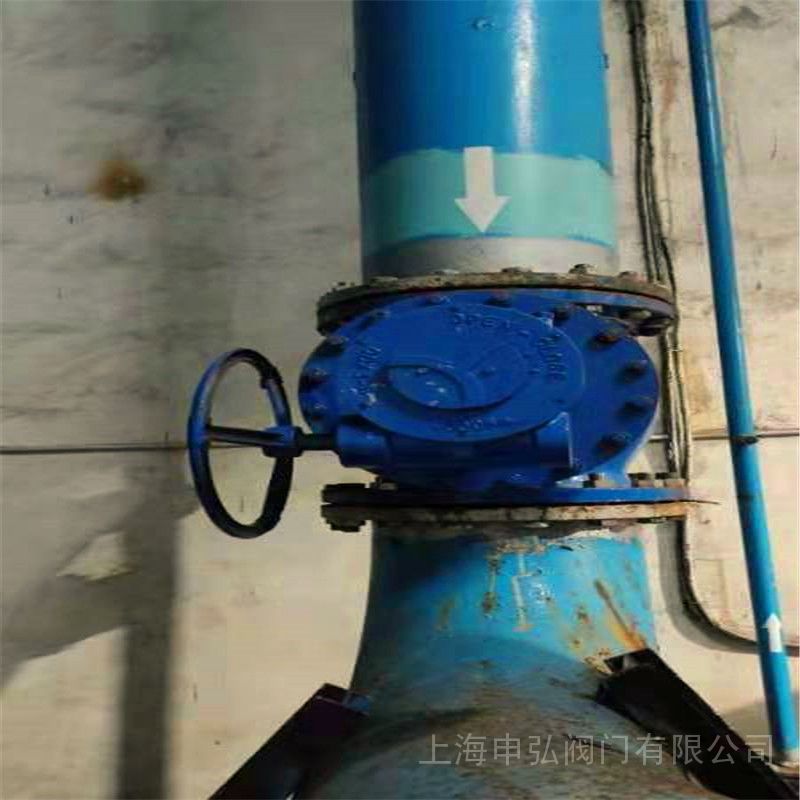

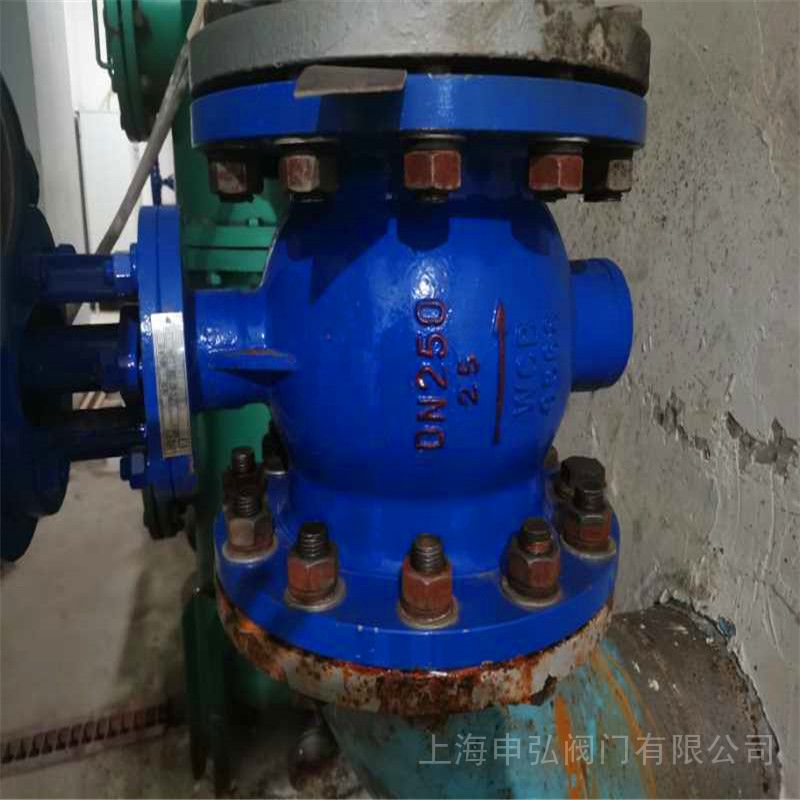

　　偏心半球阀在安装时需要注意的有：
　　1、把阀装上管线，阀的任何一端都可装在上游端，用手柄驱动的阀可安装在管道上的任意位置，但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方；
　　2、法兰与管线法兰间按管路设计要求装上密封垫；
　　3、法兰上的螺栓需对称、逐次、均匀拧紧；
　　4、连接气动管线（采用气动驱动器时）。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
