SH气动内螺纹球阀Q611F

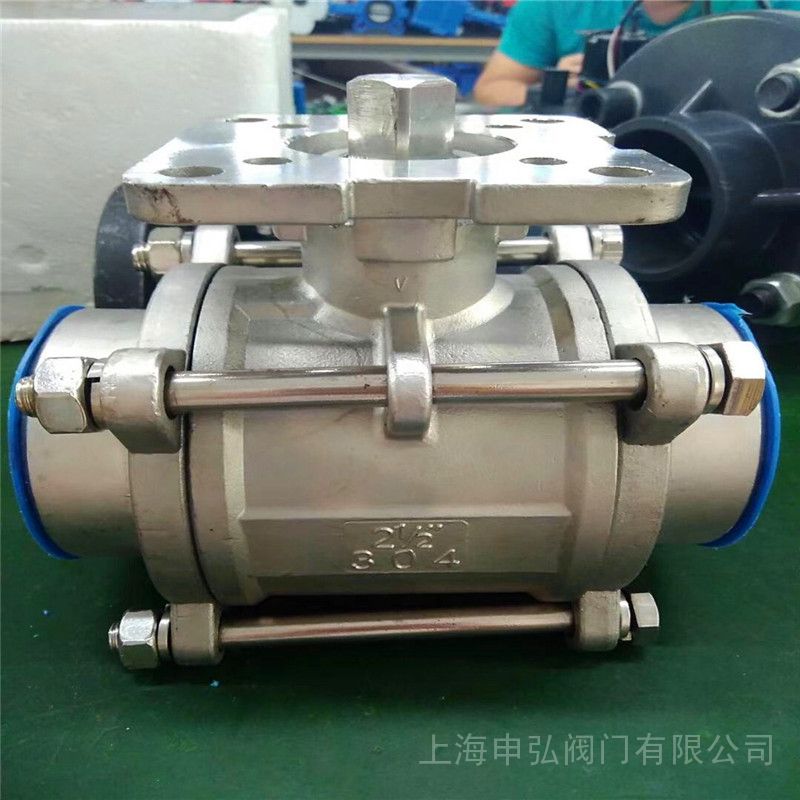

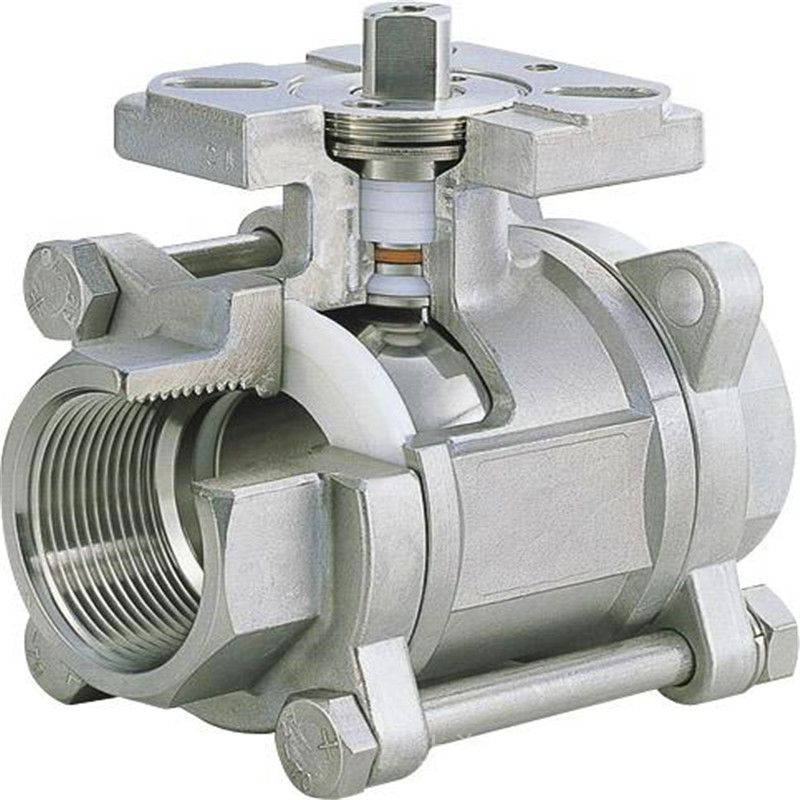

气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。气动内螺纹球阀工作原理当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

【产品特点】：
1、可在顶部、底部安装手动操作机构。
2、齿轮式双活塞，输出力矩大，体积小。
3、气缸选用铝金材料，重量轻、外形美观。
4、阀座采用弹性密封结构，密封可靠，启闭轻松。
5、IS05211标准连接为产品的安装更换提供了方便。
6、阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
7、球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
8、执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。

【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构
球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀，是近年来被广泛采用的一种新型阀门，此阀一般水平安装。螺纹球阀是球阀的一种，与管道的连接形式是螺纹式连接，另外还有法兰式球阀，焊接式球阀等。

气动内螺纹球阀的优势
　　1、可在执行器顶部或底部安装手动操作机构，实现手动开、关螺纹球阀。
　　2、内螺纹气动球阀具有体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。
　　3、螺纹球阀密封结构分为金属密封与弹性软密封，可分别使用在不同的工况当中。
　　4、螺纹球阀适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。
　　5、螺纹球阀采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。
气动内螺纹球阀‖气动不锈钢内螺纹球阀‖气动二片式内螺纹球阀‖气动内螺纹高压球阀‖气动内螺纹高温球阀‖气动内螺纹硬密封球阀】Q611F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式内螺纹球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被广泛采用的一种新型阀门，此阀一般水平安装。

气动内螺纹球阀产品特点：

☆球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。

☆球阀阀座采用弹性密封结构，密封可靠，启闭轻松。

☆球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。

☆阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

Q611F气动内螺纹球阀主要技术参数

阀体

阀内件

气动内螺纹球阀执行机构

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动内螺纹球阀主要零件材料

主要性能指标

主要性能参数

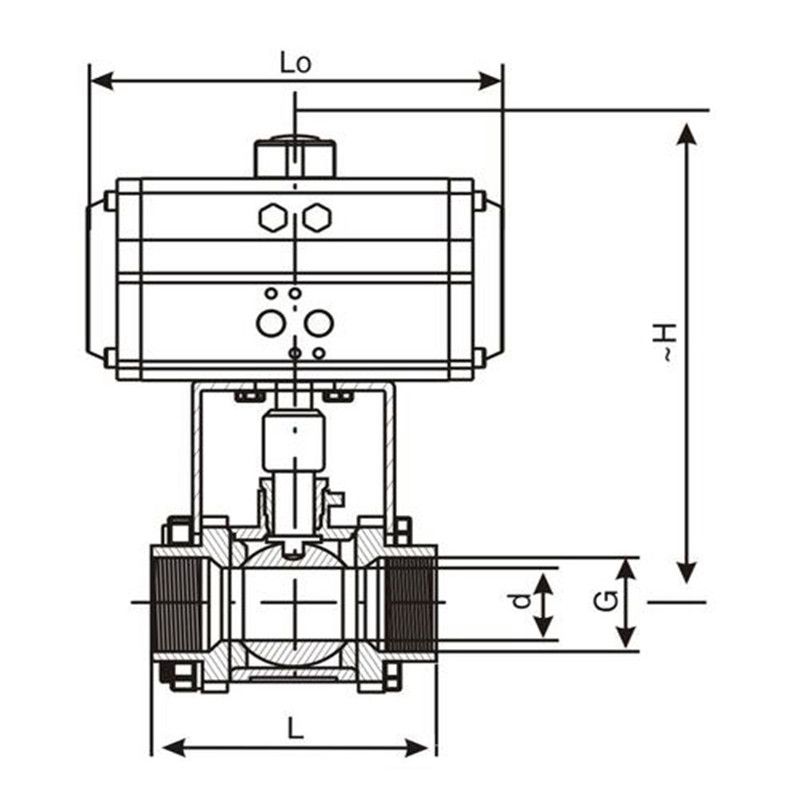

Q611F气动内螺纹球阀主要外形及连接尺寸

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。

日常保养的操作流程
　　拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据
　　球阀在关闭状态下，阀体内部依旧存在受压流体
　　维修前：解除管线压力并使阀门处于打开位置;断开电源或气源;将执行机构与支架脱离
　　必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
　　分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具
　　装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
　　清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
　　非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
　　清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
　　新零件在装配前也需清洗干净
　　装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔，若填料处有微泄发生，须再锁紧阀杆螺母。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
