申弘蜗轮传动三偏心多层次金属硬密封蝶阀D343H

D343H蜗轮传动三偏心多层次金属硬密封蝶阀 产品说明
D43H、D343H 型 PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。D343F、D343H 型三偏心多层次硬密封蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
1.三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2.由扭矩产生弹性密封。
3.巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4.体积小、重量轻、操作轻巧、便于安装。
5.可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6.更换零件材质可适用于各种介质，并可进行衬里防腐。
7.连续结构多样化：对夹、法兰、对焊。
D343H蜗轮传动三偏心多层次金属硬密封蝶阀

结构特点
双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B。当蝶板从0°～90°开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从0°转动至8°～12°时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能及使用寿命更为提高。      1、采用“U”型不锈钢密封圈，阀座具有一定的弹性，无论在高温、低温的情况下，它与蝶板均具有优良的密封性。      2、是金属对金属线密封蝶阀，蝶板密封面采用堆焊不锈钢或堆焊硬质合金，密封面耐磨损，使用寿命长。      3、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性，耐温、耐压、耐磨、耐腐蚀。      4、该阀可设计成法兰连接和对夹连接。 　  5、驱动方式可选择手动、电动或气动。

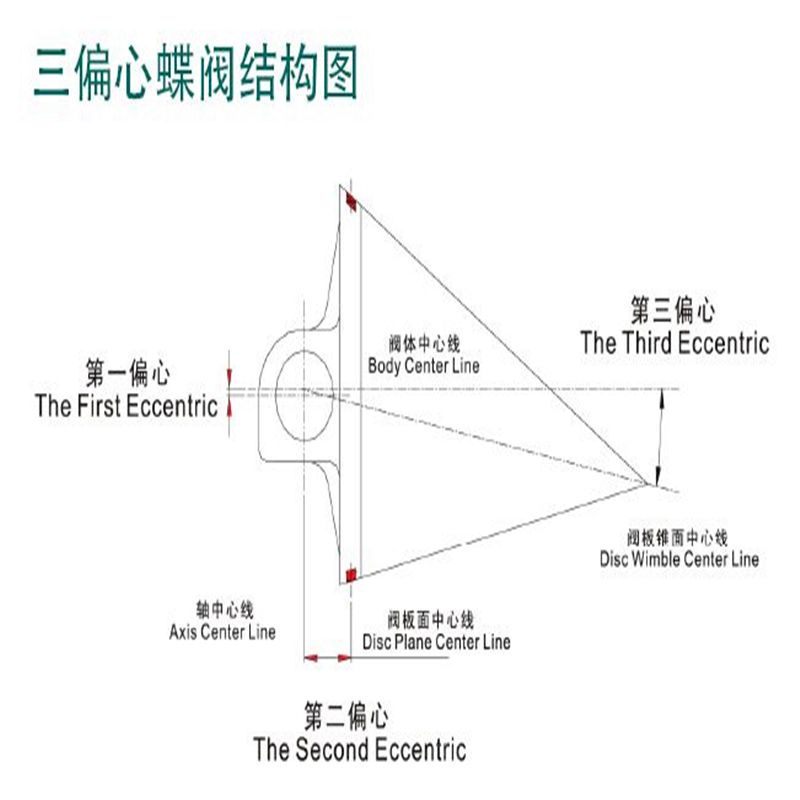

D343H蜗轮传动三偏心多层次金属硬密封蝶阀密封副结构
蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α，并与阀体通道轴线偏置一个尺寸β。 　　当双偏心蝶阀处全开状态时，其蝶板密封面会完全脱阀座密封面，形成一个间隙γ，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤。
	采用不锈钢金属U型圈或Ｏ型圈阀座，即满足了高温工况的需求，又增强了阀座的弹性。
■阀体材料   碳钢 (WCB、WCC、LCB)   铬钼钢 (WC5、WC6、WC9)     合金钢                    不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)    ■内件材料    不锈钢 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )                    碳钢    铬钼钢    特殊钢     ■连接形式    法兰、对夹、对焊、凸耳对夹 ■驱动方式    手动、蜗轮传动、电动、 气动

法兰金属硬密封蝶阀采用“U”型不锈钢密封圈，法兰金属硬密封蝶阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触，二者有机的结合，具有耐高温、高压、低温等特点，因此法兰金属硬密封蝶阀被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。
D343H蜗轮传动三偏心多层次金属硬密封蝶阀结构特点
双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B。当蝶板从0°～90°开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从0°转动至8°～12°时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能及使用寿命更为提高。      1、采用“U”型不锈钢密封圈，阀座具有一定的弹性，无论在高温、低温的情况下，它与蝶板均具有优良的密封性。      2、是金属对金属线密封蝶阀，蝶板密封面采用堆焊不锈钢或堆焊硬质合金，密封面耐磨损，使用寿命长。      3、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性，耐温、耐压、耐磨、耐腐蚀。      4、该阀可设计成法兰连接和对夹连接。 　  5、驱动方式可选择手动、电动或气动。
蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α，并与阀体通道轴线偏置一个尺寸β。 　　当双偏心蝶阀处全开状态时，其蝶板密封面会完全脱阀座密封面，形成一个间隙γ，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤。

三偏心硬密封蝶阀系列产品，是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

D343H蜗轮传动三偏心多层次金属硬密封蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有*佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

硬密封法兰蝶阀用途
     本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体*佳装置。
D343H蜗轮传动三偏心多层次金属硬密封蝶阀主要连接及外形尺寸


公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考 重量Dt343H
				H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	长		H1	A1	B1	D	D1	z- d	D	D1	z- d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
