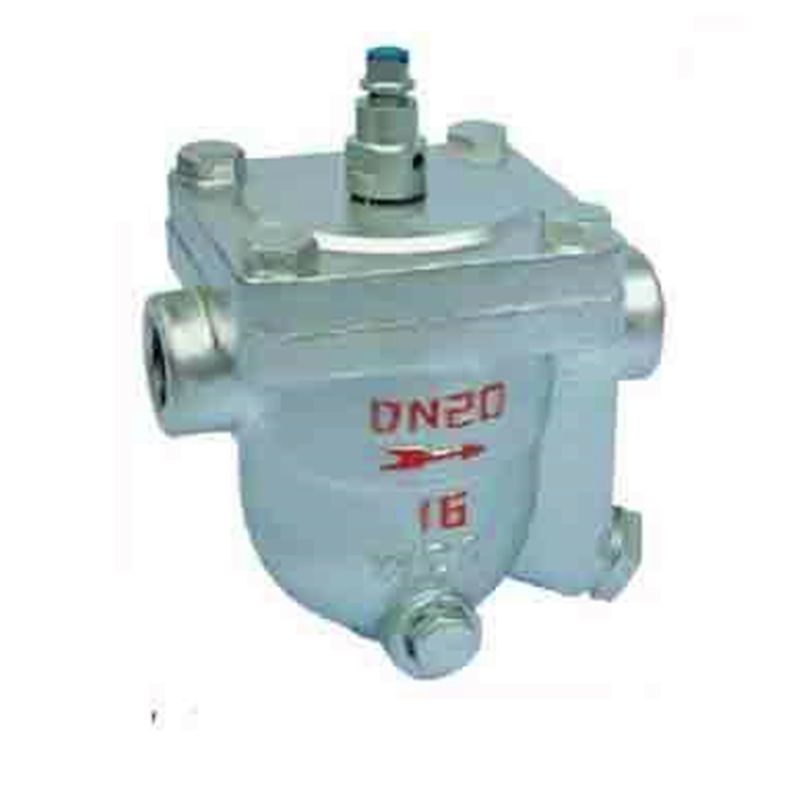

CS11H内螺纹自由浮球式疏水阀SH

CS11H内螺纹自由浮球式疏水阀 产品说明
本实用新型的目的在于提供自由浮球式疏水阀，以解决上述背景技术中提出的问题。自由浮球式疏水阀，包括疏水阀主体，所述疏水阀主体的顶端一侧设置有阀盖，所述疏水阀主体的内部一侧设置有出水口，所述疏水阀主体的内部另一侧设置有进水口，所述疏水阀主体的外表面靠近出水口的一侧设置有阀座，所述疏水阀主体的内底部一侧设置有浮球，所述疏水阀主体的内部对应浮球的一侧设置有过滤网，所述疏水阀主体的外表面靠近过滤网的两侧均设置有旋钮，所述旋钮的底端一侧固定安装有转动杆，所述转动杆的外表面一侧固定安装有*锥齿轮，所述疏水阀主体的内部对应转动杆的一侧固定安装有止推轴承。疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。
CS11H内螺纹自由浮球式疏水阀其结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

作为上述技术方案的进一步描述：
所述疏水阀主体的内部对应*锥齿轮的一侧设置有第二锥齿轮，所述第二锥齿轮的外表面一侧固定安装有螺纹杆。
作为上述技术方案的进一步描述：
所述螺纹杆的外表面一侧设置有卡杆，所述卡杆的外壁一侧刻蚀有螺纹槽，且螺纹杆与螺纹槽相互啮合。
作为上述技术方案的进一步描述：
所述疏水阀主体的内部靠近卡杆的一侧开设有安装槽，所述安装槽的内壁一侧设置有安装块。
作为上述技术方案的进一步描述：
所述安装块的内部对应卡杆的一侧开设有卡槽，所述卡杆的外表面一侧固定安装有滑动杆。
作为上述技术方案的进一步描述：
所述疏水阀主体的内部对应滑动杆的一侧固定安装有滑轨，且卡杆通过滑动杆与滑轨滑动连接，所述浮球的内底部一侧固定安装有配重块。
作为上述技术方案的进一步描述：
所述*锥齿轮与第二锥齿轮相互啮合，且转动杆通过*锥齿轮与第二锥齿轮传动连接。
是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽，在这种设备内肯定会产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。

CS11H内螺纹自由浮球式疏水阀技术参数
※ 产品类别：浮球式疏水阀,蒸汽疏水阀,自由式疏水阀,疏水阀
※ 产品型号：CS11H-16/16C/25/40
※ 公称通径（ DN ）： 15-50mm
※ 公称压力（ PN ）： 1.6-4.0Mpa
※ 高工作压力 (PMO) ： 0.2-1.6 Mpa
※ 高工作温度 (TMO) ： 300 ℃
※ 工作介质：蒸汽凝结水
※ 无负荷漏气率小于 3%
※ 过冷度 0.5%
CS11H内螺纹自由浮球式疏水阀主要零部件材料：

CS11H自由浮球式疏水阀排量表：

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
