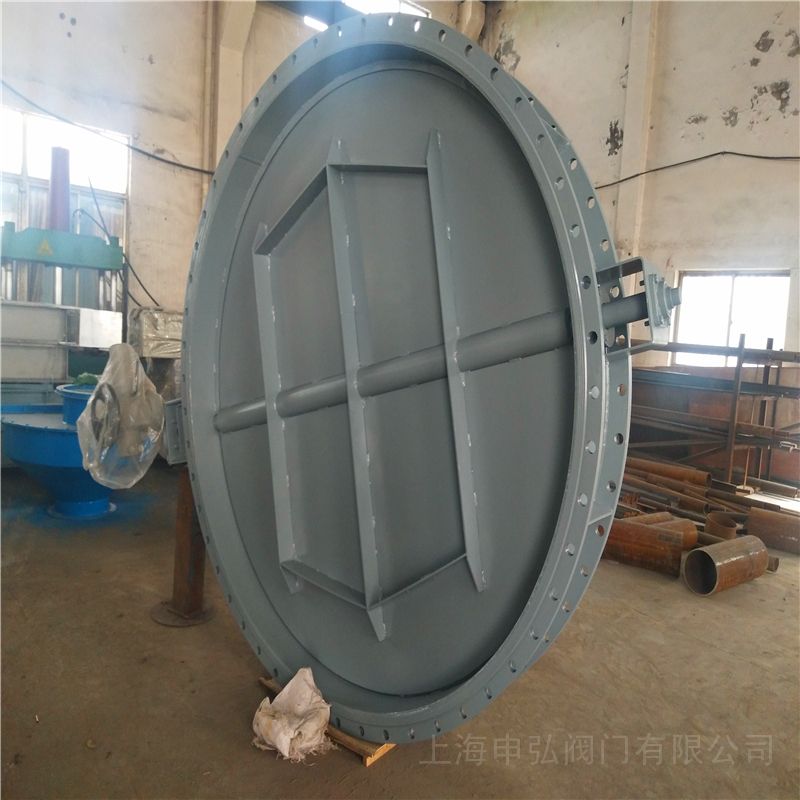

申弘电动烟道尘气通风专用蝶阀D941W

D941W电动烟道尘气通风专用蝶阀 产品概述
本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。电动通风蝶阀金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置,D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

 电动通风专用蝶阀D941W产品特点
 本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
 1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
  2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
3、设计新颖、合理、结构独特，重量轻，启闭迅速。
4、操力矩小，操作方便，省力灵巧。
5、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D941W电动烟道尘气通风专用蝶阀工作原理：
  本蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。电动气动蝶阀的运行比较复杂，因此在安装和运行过程中都有一些特别的注意事项，接下来就为大家详细介绍一下电动气动蝶阀在运行过程中的注意事项。电动通风蝶阀具有轻便，流通量大，流通阻力小，结构紧凑等优点，能够很好的消除高温膨胀的影响，并且操作容易，这是因为电动通风蝶阀是利用了短结构钢板和中线式碟版焊接而成的新型结构。又因为蝶阀内部没有什么螺栓等，使用寿命很长，工作效率稳定，很值得信任，可以同时安装，不会受到介质的流动方向的影响。

    电动通风蝶阀，比手动蝶阀更加省力，操作起来更加省力，省事，能够提高工作效率和延长工作寿命，深受大众的欢迎。在选择电动通风蝶阀上，我们要注意你要选择的电动通风蝶阀是寿命型号，选择正确的型号，以免给自己带来麻烦；其次在选择电动通风蝶阀的时候，要选择正规厂家生产的，经过检测的电动通风蝶阀。

电动通风专用蝶阀D941W主要性能：
公称压力：0.05~0.1Mpa
适用温度：-10~300℃、-30~500℃、 驱动方式：手动、电动、气动、液动、电液动 适用介质：含尘烟气、空气、煤气及含尘气体  泄漏率：＜3%

电动通风专用蝶阀D941W采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D941W电动烟道尘气通风专用蝶阀性能参数表:

电动通风专用蝶阀D941W阀体材料适用温度表:

  电动通风专用蝶阀D941W尺寸图：

电动通风蝶阀主要技术参数

电动通风专用蝶阀D941W 安装及维护

通风蝶阀主要用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。它是一种结构简单的调节阀，所谓使用和维护也很方便，但是在每次的使用中，还是需要注意其保养维护问题，这样可以延长阀门的使用寿命。

使用通风蝶阀的过程中不免会使产品受到小威胁，当小威胁越来越多的时候，就会给通风蝶阀造成损害，就会使寿命变短；所以我们要有使蝶阀有着长寿命的意识。使用时，不要使阀门在小开度的情况下工作，因为小开度会影响节流之间的间隙变小，还会受到冲蚀的后果，所以要适当的调节开度。
有很多阀门都奈何不了在高温高压下受到些损害，这个我们要注意，高温高压也能直接影响到寿命的延长，所谓介质温度越高，寿命就会越短，所以我们要在高压的的情况下加上冷却装置，这样很明显就会给蝶阀提高寿命。
 在安电动通风专用蝶阀D941W的之前，
第1，要仔细核对电动气动蝶阀的型号规格与实际运用场地是否相符。
第二，检查电动启动蝶阀的通道内有无杂物，若发现则要及时清理。
第三，不要自行拆卸电动气动蝶阀上的紧固螺丝，拆除包装后的电动气动蝶阀要及时安装
第四，安装之前，操作人员要仔细阅读说明书。
第五，客户在试压的时候要注意将两端的法兰对夹安装完毕再进行试压。
第六，安装的时候要保证电动通风专用蝶阀D941W处于关闭的状态。

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

D941W电动烟道尘气通风专用蝶阀具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
