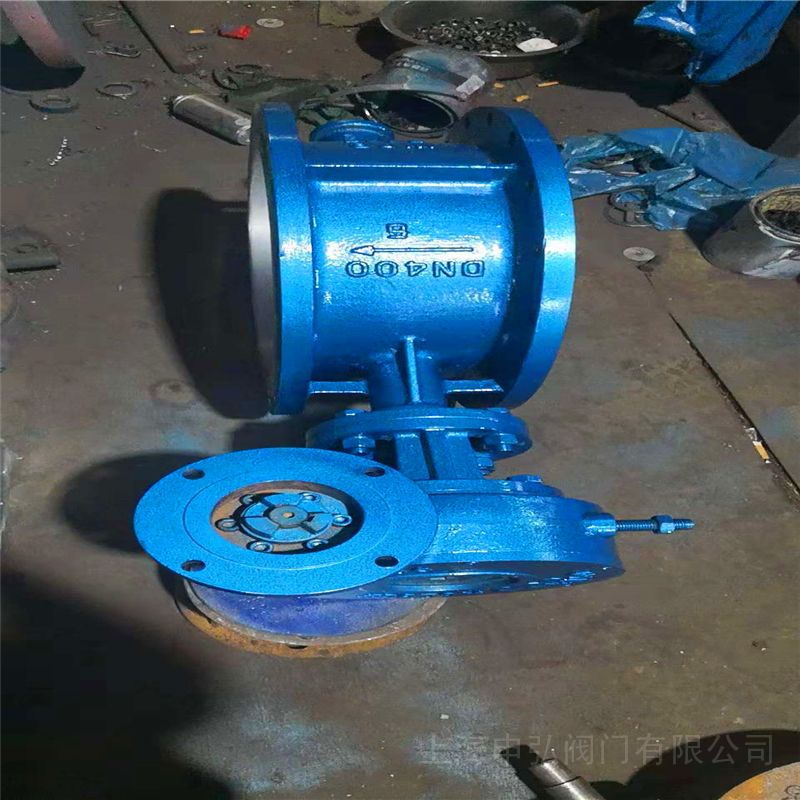

申弘手动大口径通风蝶阀D341W

D341W手动超大口径圆形法兰式通风蝶阀 产品说明
　通风蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

D341W手动超大口径圆形法兰式通风蝶阀用途

手动大口径通风蝶阀D341W产手动结构特点
通风蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

手动大口径通风蝶阀D341W适合工矿：

用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。 用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。 还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

通风蝶阀具有以下优点

1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．通风蝶阀的适用范围广，通径从小到几毫米，大到几米，从高真空压力都可应用。

手动大口径通风蝶阀D341W标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
手动大口径通风蝶阀D341W主要技术参数

公称通径 DN(mm) 50～4000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 Ps(MPa) 强度试验 0.075 0.375 0.9
密封试验 ≤1.5％泄漏量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动

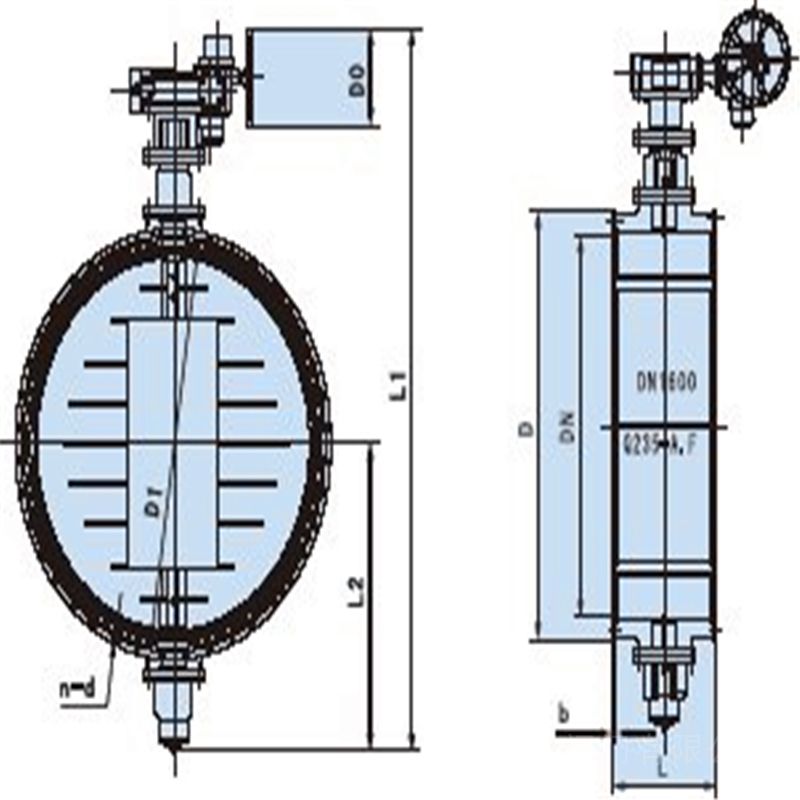

D341W手动超大口径圆形法兰式通风蝶阀主要外形连接尺寸　  单位：mm

DN D D1 L L1 L2 　n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1350 490 16-18 12
900 1040 990 200 1450 540 16-18 14
1000 1140 1090 220 1550 590 20-18 14
1100 1240 1190 220 1800 640 20-18 14
1200 1340 1290 240 1900 690 20-18 14
1300 1440 1390 240 2020 760 20-18 16
1400 1540 1490 260 2120 810 24-18 16
1500 1640 1590 260 2220 860 24-18 16
1600 1740 1690 280 2390 980 24-18 16
1700 1840 1790 280 2590 1030 28-22 16
1800 1940 1890 300 2709 1096 28-22 16
1900 2040 1990 300 2826 1146 32-22 16
2000 2150 2090 320 2926 1196 32-26 16
2200 2360 2300 340 3126 1296 36-26 16
2400 2560 2500 360 3326 1396 36-26 18
2600 2760 2700 380 3526 1496 40-26 18
2800 2960 2900 400 3726 1596 40-26 18
3000 3190 3110 400 4098 1698 44-30 18
3200 3390 3310 440 4338 1798 44-30 20
3400 3590 3510 440 4578 1898 48-30 20
3600 3790 3710 480 4780 1998 48-30 20
3800 4000 3910 480 5000 2098 52-30 22
4000 4210 4120 520 5200 2210 52-30 22
D341W手动超大口径圆形法兰式通风蝶阀主要零部件材料

手动大口径通风蝶阀D341W采用标准

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

D341W手动超大口径圆形法兰式通风蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
