申弘电动三偏心硬密封大口径法兰式蝶阀D943H

一、D943H电动三偏心硬密封大口径法兰式蝶阀 产品概述
    上海申弘阀门公司生产的申弘"牌电动三偏心硬密封蝶阀 属于长寿命、节能型电动蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动三偏心硬密封蝶阀 由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。电动三偏心硬密封蝶阀 配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。因此电动三偏心硬密封蝶阀 被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。
由于电动三偏心蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
D943H电动三偏心硬密封大口径法兰式蝶阀其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。

（

产品规格Products Specification

名称  Valve Name	电动三偏心硬密封蝶阀 High perfomance Butterfly Valve
压力等级 Pressure Class	150Lb 300Lb 600Lb
尺寸 Valve Nominal Size	4＂-60＂4＂-60＂4＂-60＂
设计标准 Design Standard	API609,ASME B16.34
试验标准 Test Standard	API598
连接标准 Connection Standard	ASME B16.5/ASME B16.47/ASME B16.25
执行机构 Valve Actuator	蜗轮 Worm gear ect
连接方式 Valve Connection	对焊 Double Flange/BW
结构 Valve Structure	三偏心 Triple Offsets
水，空气，油，气体，蒸气，等Water,Air,Oil,Gas,Steam,etc

电动三偏心硬密封蝶阀 产品的主要部件 Products Main Part List

项目  Item	部件名称Part Name	Part Material 材料
		816℃	816℃	595℃	595℃	595℃
1	体 Body	CF8	CF8M	WC6	WC9	CK40
2	板 Disc	CF8	CF8M	WC6	WC9	CK40
3	杆 Stem	XM-19/310H/316H/304H
4	阀座 Seat	斯太立 STL
5	密封环Seal Ring	XM-19+Graphite/ceramic fibre
6	定位消Pin	XM-19/310H/316H/304H
7	阀杆密材  Stem Packing	Soft graphite
8	执行器 Operator	Worm gear/Actuator

电动三偏心硬密封蝶阀 有点 Products Description

1、高温蝶阀体及内件必须做RT检验。

2、针对高温条件要有特种结构相适合。

3、优良的散热器防止高温影响执行器。

4、特种填料密封适合高温工作环境及维修。

5、特种阀座及密封结构设计保证良好密封

1.High temperature body and trim material with RT testing.

2.Special structure suit for high temperature working conditiong.

3.Nice radiator structure avoid high temperature flow to actuator.

4.Special packing structure suit for high temperture working condition and maintenance.

5.Special Seat/Seal structure desing make nice seal effort.

D943H电动三偏心硬密封大口径法兰式蝶阀 主要技术参数及性能

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6、2.5MPa
连接形式	法兰式、对夹式
密封形式	三偏心金属硬密封
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动三偏心硬密封蝶阀 电动执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁
电动三偏心硬密封蝶阀 执行器特点： 1.功能强劲:智能型、调节型、开关式。 2.体积小巧：体积仅相当于同类产品的35%左右。 3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。 4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。 5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。 4）．电动蝶阀操作力矩小，是所有阀类中操作力矩*小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90º，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90º任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。 （5）．采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置，机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，以AC220或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0~90º）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。是一种高精度、高性能、高可靠性类产品。 高温蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。这种电动三偏心硬密封蝶阀 与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

D943H电动三偏心硬密封大口径法兰式蝶阀 主要零件材料

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

电动三偏心硬密封蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～400℃不锈钢：-40℃～600℃

电动三偏心硬密封蝶阀 三偏心密封结构原理
（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
iu当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。电动三偏心硬密封蝶阀 三偏心结构原理
电动三偏心硬密封蝶阀 由初始条件可求出阀轴线方程为 其中α为阀门轴线与阀门中心线的偏心量，R1近似为阀门通径的一半，如图2所示。由B点向该直线做垂线BE，则过B点与BE及阀门轴线垂直的直线方程为 该直线即为阀体密封面上点B的运动方向，它与xoz平面的交点A的坐标为 ，而B点的受力方向应为过该点并与它所在圆锥面母线垂直，而且过圆锥面轴线的直线方向，该直线与z轴的交点D的坐，其中 在由DBA三点构成的三角形中，∠DBA即为阀体密封面上B点的压力角，由余弦定理可知其值为其中通过计算，可以获得θ角从0°~360°圆周方向的压力角，其曲线如图4。其中各初始参数为：α=γ=20°、R1=500、α=50。该组参数并非*佳，只为示范。如果优化得到*佳的数值，可以获得更平缓的压力角变化曲线。尽管如此，仍然可以看出，三偏心蝶阀能够在360°圆周上保证密封。另外，当蝶板打开或关闭的瞬间，蝶板与阀体相接触点面的距离也可以通过该方法进行坐标变换得到。

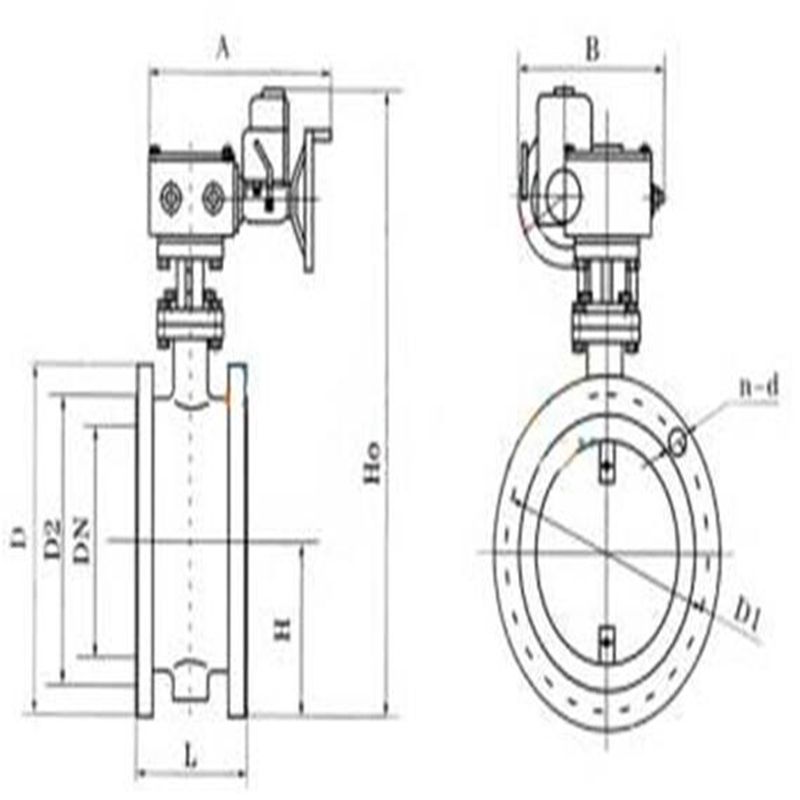

电动三偏心硬密封蝶阀 外形图

电动三偏心蝶阀 (法兰式)	电动三偏心蝶阀 ( 对夹式)

D943H电动三偏心硬密封大口径法兰式蝶阀 安装连接尺寸

公称通经(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
					D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

电动三偏心硬密封蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

D943H电动三偏心硬密封大口径法兰式蝶阀法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
