申弘燃气调压器RTZ

RTZ燃气调压器 产品说明

RTZ-0.4AQ-I系列燃气调压器(含内装式超压紧急切断阀）为直接作用式。适用于高、中压城市管网调压，应用于民用和工业用户，尤其适用于流量骤变或电磁阀迅速关断的场合：例如需要使用燃气锅炉的用户、天然气燃烧器用户。燃气调压器，又称燃气减压器。它是液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．燃气调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内。即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上燃气调压器是一种自动稳压装置。燃气调压器(gas pressure regulator)俗称减压阀，也叫燃气调压阀是通过自动改变经调节阀的燃气流量，使出口燃气保持规定压力的设备。通常分为直接作用式和间接作用式两种。调压器是燃气管路上的一种特殊阀 门 ，无论气体的流量和上游压力如何变化，都能保持下游压力稳定的装置。

RTZ燃气调压器究竟是有什么作用?

　　调压器*大的功用是保持燃气在使用时有稳定的压力，从而保证燃气用具得到稳定的燃空比(燃气与空气的配合比例);燃气供应系统中使用调压器将气体压力降低，并稳定在一个能够使气体得到安全、经济和高效利用的适当水平上。

　　调压器的工作原理是怎样的?

　　调压器由进气阀体、进气接体、出气接体、出气阀体、指挥器五大部分组成，进气接体内装有主阀调压簧、高压气筒套、密封胶膜等。出气阀体内装有固定阀座，该阀座与高压气筒套组成密封副。当指挥器关闭时，高压气筒套在主阀簧的作用下，紧贴在固定阀座上，将介质关闭在调压器内;当指挥器打开时，在指挥器先导气的作用下，密封胶膜拉动密封膜压盘压迫 弹簧 ，使高压气筒套离开固定阀座，指挥阀开启越大，高压气筒套与固定阀座间的间隙越大，从而实现调节气流压力高低和流量大小的功能。

　　燃气调压器是和家用液化气瓶配套运用的专用用具，产物虽小，其质量却直接关系到千家万户的安全。在采办燃气调压器这类产物时，应仔细慎重，不能贪图便宜。原来这个陌生的名词在我们的日常生活中是这么常用到的，而且起到的作用是如此的大。所以说，我们也不能忽略身边的微小的东西。所以，即使是这么小的东西，我们也要多注意，要正确使用，免得造成不必要的麻烦。在日常生活中，也要自己学会检查是否漏气，比如说使用肥皂水等。在选购燃气调压器时，也要注意所调节的气压大小，以免买错了。

燃气调压器作用

理想的燃气供应系统将气体从井口输送到*终用户不需要调压器，这样的理想供应系统得以维持的条件是用户需求恒定，矿井的供给能力恒定，同时两者之间是一致的，这样的系统实际上不可能存在。为此，相应的装置-调压器-应运而生。调压器*大的功用是保持燃气在使用时有稳定的压力，从而保证燃气用具得到稳定的燃空比（燃气与空气的配合比例）；燃气供应系统中使用调压器将气体压力降低，并稳定在一个能够使气体得到安全、经济和高效利用的适当水平上。

性能特点
1)调压精度：≤±5%;
2).关闭精度：≤10%
3). 超压紧急切断阀切断精度：≤±1%，响应时间≤1秒，控制方式为自力式， 人工复位。
4)调压器噪声不大于80dba.
5)调压器调压特性为线性。
6)为保证进口压力不断波动的情况下仍能够精确的控制燃气的压力，该调压 器内部具有平衡阀芯结构。
7) 调压器内部自带切断阀的切断性能；可提供超高压切断
8)自带行程指示器：可现场显示阀口开度
9)自带阻尼器：调压器自带阻尼器可减少进口、出口压力流动造成的不稳定。
10) 入口与出口同轴。

RTZ燃气调压器材料
1)调压器的阀体：球墨铸铁QT400-15（球墨铸铁的强度比碳钢要高，综合性能接 近于钢）阀体为加工中心一次加工成型，平行度，同心度高.
2)阀座:不锈钢
3)阀杆：不锈钢
4)皮膜和密封件：采用耐天然气、煤层气等耐介质腐蚀的丁腈橡胶，皮膜用合成 纤维加强
5)弹簧:弹簧钢

设计、制造、实验标准
调压器、超压切断阀的设计、制造、实验符合GB27790-2011或标准中的有关 要求。调压器、超压切断法进行强度试验、气密性实验和耐久性实验，实验要 求符合相关标准的要求。轴流式燃气调压器为平衡阀芯设计，高精度，满负荷时压力偏差小，膜片收到满负荷时响应时间短，组件少，结构简单，模块化的设计便于在线维护。主要用于高中压，高低压燃气输配管网，站场，大中型用户以及中低压城市管网的调压，稳压。

RTZ-0.8AQ-II产品系列是直接作用式燃气调压器，该系列调压器采用弹簧负载式控制，平衡阀和活动阀座为顶部置入结构。本系列产品响应速度快，压力控制精确，使用压力范围广，可靠性高。

产品特点:

◆流通能力大
◆响应速度快，可与电磁阀配套使用
◆结构简单，维护方面
◆主要适用于直燃机组、各型燃气锅炉、工业窑炉及小区管网输配系统减压稳压使用

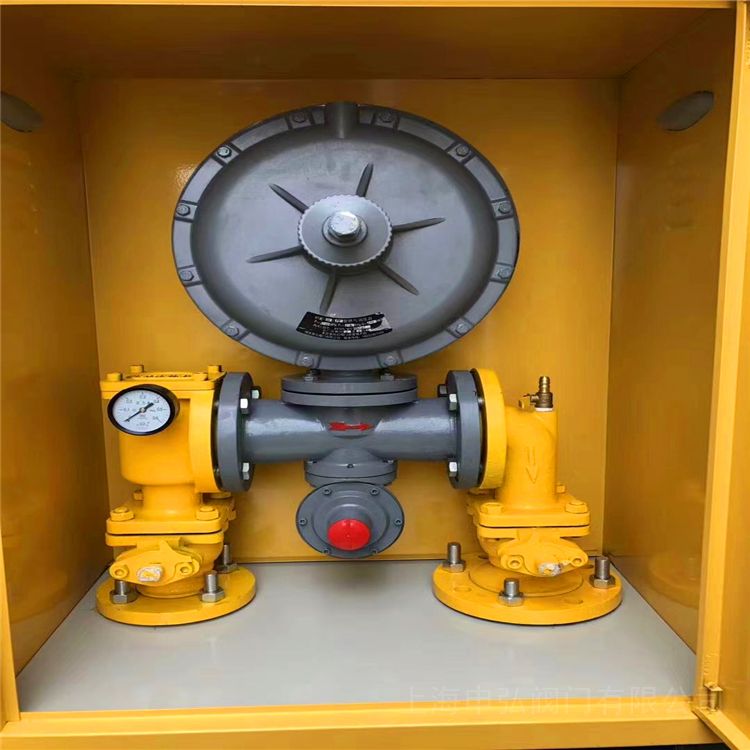

◆该调压器还可配置成单路旁通(1＋1)、双路加旁通(2＋1)、(3＋1)可做不同出口压力的调压站。

主要技术参数:

◆进口压力： P1 0.005-0.5MPa
◆出口压力： P2 1-100KPa可调
◆调压精度： δ±10%
◆关闭压力： Pb1.25 P2
◆工作温度：－20－60℃
◆工作介质： 天然气、煤气、石油液化气、瓦斯气、沼气、及其他无腐蚀性气体
◆口径系列：DN50、DN80、DN100、DN150、DN200、DN300

产品参数：
取压方式：内置式
允许*大进口压力：0.8MPa
出口压力设定范围：20KPa~0.4MPa
稳定精度等级：可达AC5
关闭压力等级：可达SG10
关闭压力区等级：可达SZ2.5
温度适应范围： -20℃~60℃
响应时间：ta≤1s

产品型号：
本系列产品具体型号有：RTZ-25/0.8AQ、RTZ-50/0.8AQ、RTZ-80/0.4AQ、RTZ-100/0.8AQ、

产品适用范围：
1、作为LNG一级减压阀；
2、4T-10T燃气锅炉配套使用；
3、工业窑炉，工业燃烧系统；
4、居民小区区域调压使用。

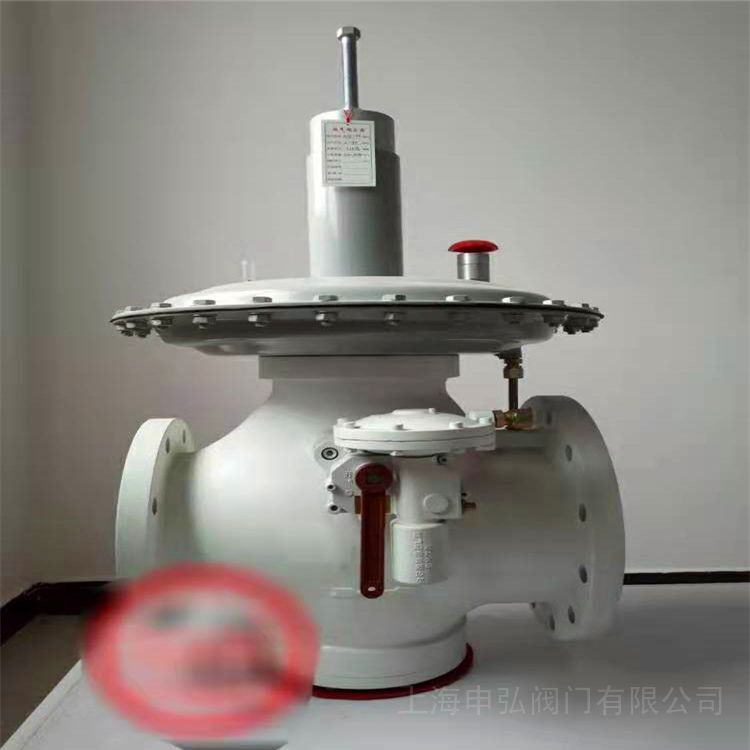

RTZ-0.6BQ燃气调压器简介
RTZ-0.6BQ燃气调压器是直接作用式调压器，采用齿合式杠杆结构，自带内置超压安全切断阀，可广泛用于各种中、低压无腐蚀气体的调压和稳压。城市中压管网调压，4T以下燃气锅炉使用；是“煤改气”工程中*常用的燃气调压器，调压性能和稳定性可媲美进口产品。

RTZ-0.6BQ燃气调压器的主要特性
稳压精度高，流通能力达；
自带安全切断装置，无需外加能源，利用管网自身压力即可；
安全切断装置和内置安全放散装置动作精度高，响应速度快，无需另配安全切断阀；
模块化设计，结构简单，维护方便，可在线维护。

RTZ-0.6BQ燃气调压器主要技术参数
*大进口压力：0.6MPa；
出口压力设定范围：1.5-50KPa；
稳压精度：AC5；
关闭压力等级：SG5；
切断精度等级：AC5；
工作温度：-20摄氏度～60摄氏度；
通径尺寸：DN50，DN80；
连接方式：法兰连接；
适用介质：天然气、煤气、液化石油气及其他无腐蚀性气体。

RTZ燃气减压阀产品特点：
1、流通量大、调压精度高。
2、反应速度快、关闭性能好。
3、结构简单、可在线维修。
4、压力设定简单。
5、当介质含有硫、苯等腐蚀性物质时，可选用抗腐蚀性材料。

RTZ燃气调压器主要技术参数：
·进口压力P1：0.01～0.2MPa
·出口压力P2：1～5；5～15；15～30KPa
·额定流量： 500～7000Nm3/h
·稳压精度δP2：±10%
·关闭压力Pb：≤1.2P2
·工作温度：-20℃～60℃
·公称管径：DN200、DN300

RTZ燃气调压器A系列调压器流量表 (Nm3/h)空气

RTZ燃气调压器外形尺寸表

RTZ燃气调压器选用标准：

减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定的自动阀门。

1、在给定的弹簧压力级范围内，使出口压力在*大值与*小值之间能连续调整，不得有  卡阻和异常振动；

2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏  量应不大于*大流量的0.5%；

3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于 10%；

4、进口压力变化时，直接作用式的出口压力偏差不大于 10%，先导式的不大于5%；

5、通常，减压阀的阀后压力应小于阀前压力的 0.5 倍；

6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质  的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量 表示；

7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；

8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；

9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，  若用不锈耐酸钢制造，可适用于各种腐蚀性介质；

10、 先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；

11、 先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；

12、 减压阀进口压力的波动应控制在进口压力给定值的 80%～105%，如超过该范围，减压前期的性能会受影响；

13、 通常减压阀的阀后压力应小于阀前压力的 0.5 倍；

14、 减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；

15、 在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；

16、 介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式 减压阀；

17、 介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；

18、 为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

​

减压阀的基本性能

　　    （1） 减压阀调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

      （2） 减压阀压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

　　    （3） 减压阀流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
