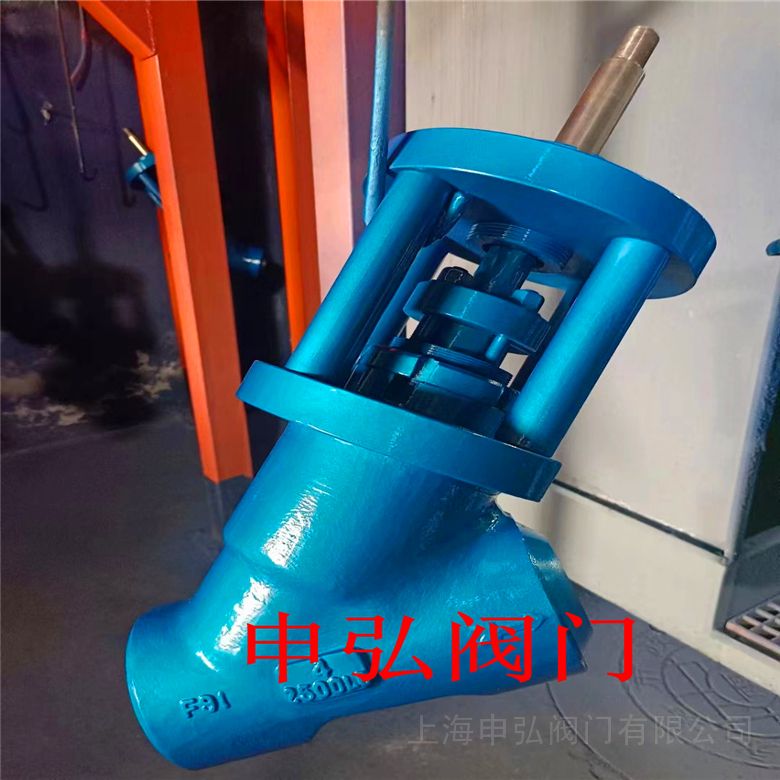

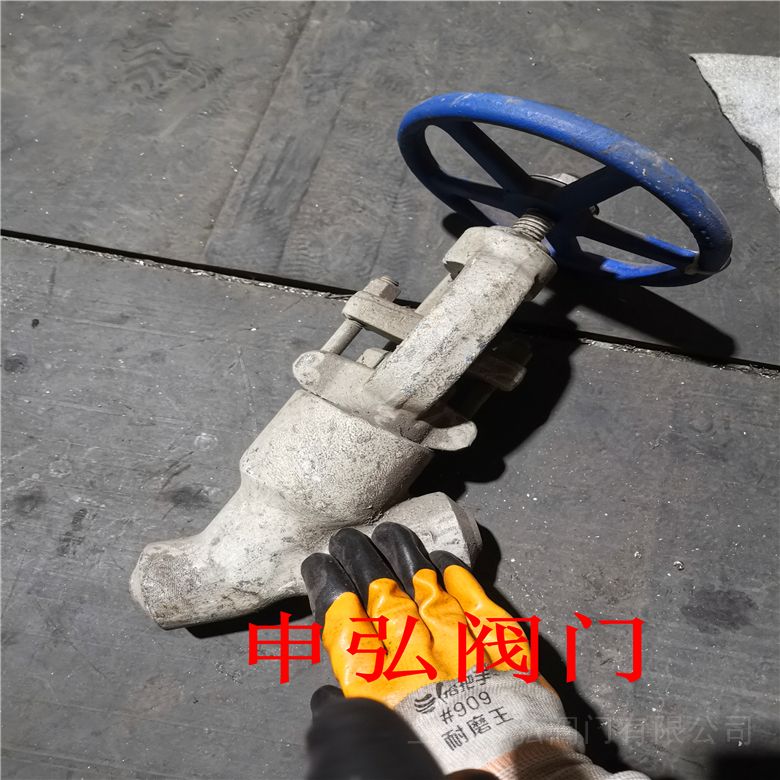

Y型电站高温高压直流对焊截止阀申弘

Y型电站高温高压直流对焊截止阀  概述
截止阀具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与维修方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。引进磅级高压电站截止阀适应于ANSI CLASS 1500-3500LB，工作-29～570度的石油，化工，火力电站等各种工况的管路上，切断或接通介质．适用介质：水石油，蒸汽等。磅级电站截止阀也称专用电站截止阀，电站截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站截止阀适用介质∶水、蒸气等非腐蚀性介质。电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。

2.5mpa即25公斤的压力，不能换算成公斤。

MPA是压强单位:兆帕斯卡.
1标准大气压=0.1MPa=760mmHG水银柱.
1大气压=1.03323kg/cm2.的压力.
1MPA=10大气压力=10.3323kg/cm2.
即相当于10.332公斤/平方厘米的压力.
1帕斯卡相当于每平方米面积上作用着1牛顿的力.1Pa=1N/平方米,这是国际单位制
还常用的是千克力每平方米,巴,毫米汞柱,等等,你说的正好用千克力每平方米解释
顾名思义,千克力就是一千克物体产生的(重)力,一千克力每平方米等于9.80665帕斯卡,
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。   截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。   截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。约等于10Pa,2.5MPa等于2,500,000Pa,相当于25千克（50斤）作用在一平方厘米的面积上,还是很大的.

Y型电站高温高压直流对焊截止阀结构优势与特点：

1，磅级引进高压电站截止阀产品设计制造按ANSIB16.34,E101标准，可与进口设备直接配套使用．
2，阀门中腔采用自紧式密封结构，内腔压力越高密封性能越好，支管两端为对焊接，适应不同的接管要求．
3，引进磅级高压电站截止阀的阀体，阀盖有足够的强度和刚性．通道流畅，流体阻力小．
4，阀瓣和阀座的密封面采用司太立（STELLITE）钴革硬质合金堆焊而成，密封面硬度高，耐磨，耐高温，耐腐蚀，抗擦伤性能好，使用寿命长．
5，阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性．
6，阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳．
7，级高压电站截止阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏．
8，电动电站截止阀的开启和关闭由电动装备来控制，电动装置分别配有专用电机，减速机，转矩控制机构，现场操作机构，手动，电动切换机构．除就地操作外，还可进行远距离操作．

Y型电站高温高压直流对焊截止阀 用途
焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
    电动直流对焊截止阀是采用高品质截止阀和高精度电动执行器组成。电动直流对焊截止阀结构合理，性能优良，造型美观，适用的压力范围广，主要用来接通或截断管路中的介质，电动直流对焊截止阀具有耐磨、耐高温，抗擦伤性能好、使用寿命长等优点。据我集团各产品生产工艺的特点，针对各种介质，作阀门选用的一般要求如下： 截止阀具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与维修方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。 用途 焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

设计采用标准

1、设计制造JB3595规定。
2、结构长度按JB3595规定或按用户要求。
3、连接端按JB3595规定或按用户要求。
4、阀门检查和试验按JB3595规定。

磅级电站Y型截止阀 主要零件材料


四、Y型电站高温高压直流对焊截止阀主要性能规范

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

四、Y型电站高温高压直流对焊截止阀尺寸和重量：

密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

结构特点：

1.与直通型截止阀相比，65°型截止阀压降更小。

2.阀盖采用整体嵌入式结构设计能有效防止液体进入阀盖，并能确保如有泄漏也不影响阀门的功能。

3.阀体、阀盖均采用整体模锻结构，阀座是整体的。

4.非旋转的阀杆经过硬化和抛光处理，降低操作扭矩. 抛光处理的填料腔和分别经预压处理的组合式墨环，使阀杆密封更加可靠。

5.阀芯与阀杆为分体式结构，阀芯采用不旋转球头，阀门关闭时阀芯和阀座以面接触方式挤压密封,阀门全开后有优良的背密封，耐冲刷、汽蚀。

6.阀门填料耐高温高压，具有密封性能好的特点，密封填料位于阀杆螺纹之下，以隔绝螺纹与介质,确保密封的严密性，一般采用加长柔性石墨密封或者金属硬密封。

7.阀门手柄有内六角螺栓固定，防止震动时手柄松脱。阀门手柄旋转灵活，不卡涩。

Y型电站高温高压直流对焊截止阀安装要点：

1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足使用要求；

2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

3、在安装结束后需进行彻底地检查以确保安装无误；

4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

6、使用符合标准的螺纹接头来连接；

7、安装时，请注意介质流动方向为“低进高出”。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
